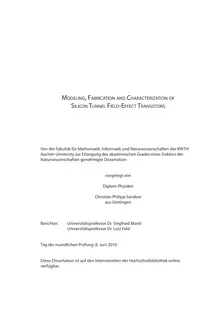

Modeling, Fabrication and characterization oF
Silicon tunnel Field-eFFect tranSiStorS
Von der Fakultät für Mathematik, Informatik und Naturwissenschaften der RWTH
Aachen University zur Erlangung des akademischen Grades eines Doktors der
Naturwissenschaften genehmigte Dissertation
vorgelegt von
Diplom-Physiker
Christian Philipp Sandow
aus Göttingen
Berichter: Universitätsprofessor Dr. Siegfried Mantl
Universitätsprof. Lutz Feld
Tag der mündlichen Prüfung: 8. Juni 2010
Diese Dissertation ist auf den Internetseiten der Hochschulbibliothek online
verfügbar.
Abstract
Over the last decades, the continuous down-scaling of metal-oxide-semiconductor field-effect transistors
(MOSFETs) enabled faster and more complex chips while at the same time the space and power-consump-
tion was kept under control. However, in the future, the further reduction of the power consumption per
unit area will be restricted by a fundamental limit of the inverse subthreshold swing of MOSFETs, which
relates its on/off-current-ratio to the operation voltage. Since logic devices operate at a given on/off-current-
ratio, the limited subthreshold swing will prevent further reduction of the operation voltage, which is the
main parameter to reduce the power consumption.
In this thesis, the Tunnel-FET (TFET) is studied as an alternative switching device which could overcome
the physical limit of the subthreshold slope in MOSFETs. After introducing the working principle of the
TFET, device parameters are studied extensively in quantum simulations based on the non-equilibrium-
Green’ s-function method. It is found that the performance of a nanowire device geometry is superior to
that of planar structures and that the gate dielectric should be as thin as possible. Moreover, the impact
of doping concentration on the switching behavior is investigated. For very large doping concentrations,
the subthreshold swing is expected to deteriorate while smaller doping concentrations lead to reduced on-
currents. Therefore, the doping concentrations need to be tailored to a specific application. Finally, TFETs
with different substrate materials are simulated and the influence of bandgap and effective masses is illus-
trated. A small bandgap improves band-to-band tunneling currents, therefore, the on-currents of the TFET
increase. However, due to the ambipolar behavior of the TFET, the off-currents increase as well. Therefore,
an optimal TFET is proposed, which is a heterostructure nanowire that utilizes a small bandgap material
at the source/channel-junction and a large bandgap material at the drain/channel-junction.
The extensive simulations are complemented by a study on different experimental realizations of the TFET:
As a first step, planar silicon TFETs were fabricated on ultra-thin-body silicon-on-insulator substrates.
The resulting TFETs exhibit minimal inverse subthreshold slopes of 325 mV/dec and on-currents of the
-2order of 10 µA/µm. Since these results are inferior to MOSFET performance, optimizations of the doping
concentration and gate dielectric thickness are investigated and both parameters are found to impact the
performance as predicted by the simulations. Furthermore, the lateral steepness of the source doping profile
is identified as an important parameter, which limits the switching slope.
To benefit from the improved electrostatics of nanowires, in a second step, silicon nanowire array TFETs
with widths of < 20 nm were fabricated using a top-down approach. In order to optimize the slope of the
doping profile, for the first time laser annealing was employed for dopant activation in TFETs. To find the
optimum annealing conditions, the impact of different laser energies in combination with a thermal post-
anneal treatment on the TFET performance is studied.
The electrical characterization of the nanowire TFETs shows an improvement of the subthreshold swing
by about 10% and of the on-currents by one order of magnitude when compared to the planar TFETs. To
deepen the understanding of TFET operation, low temperature measurements have been performed and
band-to-band tunneling is found to be the dominant conduction method. Moreover, for the first time pos-
sible parasitic recombination mechanisms are identified in a TFET which might limit the switching slope
in silicon.
Since small-band gap heterostructure nanowires might offer largely improved tunneling probabilities, in
this thesis, a first experimental realization of InSb nanowire MOSFETs is presented. As the bandgap is the
most important property for TFET applications, it is carefully extracted from the electrical characteristics
and it is found to match the value known from bulk InSb very well.
In summary, this thesis presents quantum simulations and two experimental realizations of TFETs in silicon
are studied in detail. Variations of device parameters show a path for further optimizations of silicon TFETs.
III
As a first step beyond silicon, InSb nanowire MOSFETs are fabricated successfully for the first time and the
potential of InSb for TFET operation is discussed.
IV
Kurzfassung
In den vergangenen Jahrzehnten erlaubte die kontinuierliche Verkleinerung der Metal-Oxid-Halbleiter-
Feldeffektransistoren (MOSFETs) die Herstellung schnellerer und zunehmend komplexer Mikrochips.
Mit der Verkleinerung der MOSFETs wurde gleichzeitig die Versorgungsspannung reduziert, was dazu
führte, dass die Leistungsaufnahme pro Fläche konstant blieb. In Zukunft wird diese Reduktion der
Versorgungsspannung jedoch durch die physikalisch beschränkte minimale Unterschwellensteigung des
MOSFETs begrenzt werden.
Im Rahmen dieser Promotionsarbeit wird der Tunnel-Feldeffektransistor (TFET) als Alternative zum
MOSFET untersucht, da der TFET keine Beschränkung der minimalen Unterschwellensteigung aufweist
und somit eine weitere Reduktion der Leistungsaufnahme erlauben könnte. Zu Beginn der Arbeit wird
zunächst das Konzept des TFETs eingeführt und wichtige Parameter werden anhand von umfangreichen
Bauelementesimulationen auf Basis der Nicht-Gleichgewichts-Greens -Funktions-Methode untersucht.
Zunächst wird der Einfluss der Bauelementgeometrie studiert. Zwei Realisierungen des TFETs, zum einen
als planarer TFET und zum anderen als Nanodraht-TFET werden verglichen. Aufgrund seiner überlege-
nen Gateelektrostatik ist der Nanodraht-TFET der planaren Realisierung überlegen und erlaubt größere
Anströme sowie verbesserte inverse Unterschwellensteigungen. Die Dicke des Gatedielektrikums hat eben-
falls Einfluss auf die Leistungsfähigkeit des TFETs. Je dünner das Gatedielektrikum, desto besser wird die
Gateelektrostatik und damit die Tunneleigenschaften.
Ein weiterer wichtiger Parameter ist die Dotierstoffkonzentration in Source und Drain. Für die
Dotierstoffkonzentration können zwei Grenzfälle unterschieden werden. Für sehr große Konzentrationen
wird die Unterschwellensteigung schlechter, bei zu kleinen Konzentrationen hingegen ist der Anstrom
reduziert. Somit sollte die Dotierstoffkonzentration der jeweiligen Anwendung angepasst werden.
Da die relativ große Bandlücke von Silizium hohe Tunnelströme verhindert, werden abschließend verschie-
dene TFETs mit unterschiedlichen Bandlücken simuliert und verglichen. Es zeigt sich, dass Materialien
mit geringer Bandlücke zwar größere Anströme aufweisen, jedoch aufgrund der Ambipolarität des TFETs
die Ausströme des TFETs stärker als die Anströme zunehmen. Deshalb wird als optimale Lösung ein
Nanodraht-TFET basierend auf einer Heterostruktur vorgeschlagen, bei dem am Source/Kanal-Übergang
ein Halbleiter mit kleiner Bandlücke und am Drain/Kanal-Übergang ein Halbleiter mit großer Bandlücke
zum Einsatz kommt.
Im zweiten Teil der Arbeit werden die Simulationen durch experimentell realisierte TFETs auf Silizium
ergänzt:
Zunächst wurden TFETs auf ultra-dünnen Silizium-auf-Isolator-Substraten hergestellt und charakteri-
siert. Die gemessenen Kennlinien zeigen eine minimale inverse Unterschwellensteigung von 325 mV/dec
-2und Anströme in der Größenordnung von 10 µA/µm. Da somit die Leistungsfähigkeit dieser TFETs ge-
ringer ist als diejenige vergleichbarer MOSFETs, wird zur weiteren Optimierung der TFETs der Einfluss
der Dotierstoffkonzentration in Source und Drain sowie der Dicke des Gatedielektrikums studiert. Beide
Parameter beeinflussen die Kennlinien der TFETs entsprechend den durchgeführten Simulationen. Darüber
hinaus zeigen die experimentellen Daten, dass die Steilheit des Dotierprofils am Source/Kanal-Übergang
die Tunnelwahrscheinlichkeit begrenzt.
Um eine Verbesserung der Tunneleigenschaften zu erreichen, wurden im nächsten Schritt TFETs in Form
von parallelen Nanodrähten mit einem Drahtdurchmesser von < 20 nm unter Nutzung eines „Top-Down“
Prozesses hergestellt. Zudem wurde zur Vergrößerung der Steilheit der Dotierstoffprofile erstmalig Laser
Annealing zur Dotierstoffaktivierung in TFETs eingesetzt. Die elektrische Charakterisierung zeigt eine
Verbesserung der inversen Unterschwellensteigung um ca. 10% und des Anstroms um eine Größenordnung
im Vergleic
