Extrait du sujet :
1. Présentation
La collaboration entre Airbus Group SAS, l'Institut de Recherche Technologique Jules
Verne et le CNRS sur un projet de Plateau d'Intégration Virtuelle Produit/Process (PIVIPP)
a permis de créer en 2016 un « système tangible déployable et reconfigurable actif »
appelé « table » dans le reste du sujet. Ce premier équipement concerne un système de
table inclinable, équipé d'une trappe. Il est destiné à être placé dans une salle d'immersion
en réalité virtuelle au Centre Industriel de Réalité Virtuelle (CIRV) de Saint - Nazaire.
L'objectif d'Airbus est de placer virtuellement (figure 1b) ses opérateurs dans un avion en
situation de montage, réglage, démontage, dans des postures et des conditions
d'immersion reproduisant des situations réelles (figure 1a). La table, qui dans les
conditions réelles n’est pas présente, sert à mettre l’opérateur dans une position identique
à celle qu’il aurait en situation de travail. L'opérateur est équipé d'un masque qui lui
permet de visualiser la scène virtuelle dans laquelle il est immergé.
Un écran de contrôle permet de projeter ce que voit l'opérateur dans le masque ou sa
position et ses gestes dans la scène virtuelle complète (figure1b).
Le système répond aux besoins :
– de tester virtuellement l'ergonomie et l'accessibilité des zones de travail en phase
d'avant projet ;
– de visualiser la faisabilité technique d'une modification ;
– de former les techniciens sur des modes opératoires afin de limiter les troubles
musculo-squelettiques.
Voir icon arrow

Publié par

Publié le

22 juin 2017

Nombre de lectures

4 803

Langue

Français

17SISCMLR1

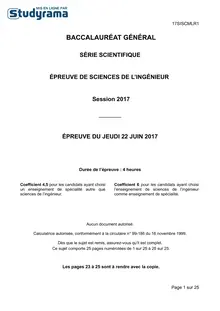

BACCALAURÉAT GÉNÉRAL

SÉRIE SCIENTIFIQUE

ÉPREUVE DE SCIENCES DE L’INGÉNIEUR

Session 2017
_________
ÉPREUVE DU JEUDI 22 JUIN 2017



Durée de l’épreuve : 4 heures


Coefficient 4,5 pour les candidats ayant choisi Coefficient 6 pour les candidats ayant choisi
un enseignement de spécialité autre que l’enseignement de sciences de l’ingénieur
sciences de l’ingénieur. comme enseignement de spécialité.





Aucun document autorisé.

Calculatrice autorisée, conformément à la circulaire n° 99-186 du 16 novembre 1999.
Dès que le sujet est remis, assurez-vous qu'il est complet.
Ce sujet comporte 25 pages numérotées de 1 sur 25 à 25 sur 25.
Les pages 23 à 25 sont à rendre avec la copie.
Page 1 sur 2517SISCMLR1
Système tangible déployable et
reconfigurable actif
Constitution du sujet
• Texte.................................................................................................................Page 3
• Documents techniques...................................................................................Page 21
• Documents réponses......................................................................................Page 23
Le sujet comporte 23 questions.
Les documents réponses DR1 à DR3 pages 23 à 25
sont à rendre avec la copie.
Page 2 sur 2517SISCMLR1
1. Présentation
La collaboration entre Airbus Group SAS, l'Institut de Recherche Technologique Jules
Verne et le CNRS sur un projet de Plateau d'Intégration Virtuelle Produit/Process (PIVIPP)
a permis de créer en 2016 un « système tangible déployable et reconfigurable actif »
appelé « table » dans le reste du sujet. Ce premier équipement concerne un système de
table inclinable, équipé d'une trappe. Il est destiné à être placé dans une salle d'immersion
en réalité virtuelle au Centre Industriel de Réalité Virtuelle (CIRV) de Saint - Nazaire.
L'objectif d'Airbus est de placer virtuellement (figure 1b) ses opérateurs dans un avion en
situation de montage, réglage, démontage, dans des postures et des conditions
d'immersion reproduisant des situations réelles (figure 1a). La table, qui dans les
conditions réelles n’est pas présente, sert à mettre l’opérateur dans une position identique
à celle qu’il aurait en situation de travail. L'opérateur est équipé d'un masque qui lui
permet de visualiser la scène virtuelle dans laquelle il est immergé.
Un écran de contrôle permet de projeter ce que voit l'opérateur dans le masque ou sa
position et ses gestes dans la scène virtuelle complète (figure1b).
Le système répond aux besoins :
– de tester virtuellement l'ergonomie et l'accessibilité des zones de travail en phase
d'avant projet ;
– de visualiser la faisabilité technique d'une modification ;
– de former les techniciens sur des modes opératoires afin de limiter les troubles
musculo-squelettiques.
Écran de
contrôle
Plancher
avion
Table
Marqueurs
réfléchissants
(a) situation de travail réelle (b) opérateur en situation d'immersion avec vue en arrière
plan de la scène virtuelle
Figure 1 : exemples de posture de travail
L'ensemble table et cadre est déployable et reconfigurable à volonté. La position et
l'inclinaison de la table sont contrôlées par un système mécatronique (figure 2).
La table est contrôlée par un ordinateur industriel à écran tactile monté en mallette
(figure 2). La mallette de contrôle est reliée par câbles (alimentation et modules
d'entréesortie), dans le boîtier des équipements électroniques et électriques.
Page 3 sur 2517SISCMLR1
Un extrait du cahier des charges est présenté figure 3.
Trappe d'accès
réglable manuellement
Table en bois
sur structure
aluminium
Cadre réglable
à +/-20°
manuellement
Mallette ordinateur de
contrôle de la table
Système de levage et
d'inclinaison assuré par 2
Boîtier des équipements vérins électriques et une bielle.
électriques et électroniques
Figure 2 : mallette de contrôle direct et table pilotée
fonction /
énoncé critère niveau flexibilité
contrainte
de 250 mm
hauteur ± 5 mm
à 600 mm
de -20° à
F1 commander la position de la table inclinaison ± 0,5°
+20°
temps de
30 s maximale
déplacement
bloquer le mouvement de la table masse limite
F2 10 kg maximale
si une personne est dessus détectée
respecter la norme NF EN 117661
C1 et limiter les conséquences d'une hauteur de la table 600 mm maximale
chute
résistance des coefficient
résister aux poids de deux
C2 organes et pièces de sécurité minimale
personnes (1 800 N)
mécaniques S = 1,2
mouvement sous
rendre le mouvement de la table une charge de
aucun
C3 irréversible en cas de coupure de 1 000 N aucune
mouvement
l'alimentation électrique alimentation
coupée
Figure 3 : extrait du cahier des charges
Page 4 sur 2517SISCMLR1
L'entreprise a l'intention de lancer la réalisation d'une petite série de tables afin d'assurer
la formation de techniciens de maintenance des avions sur différents sites. Il est donc
nécessaire de vérifier au préalable les performances du prototype de table au regard des
spécifications du cahier des charges.
L'objectif du sujet est de vérifier plus spécifiquement le respect des critères du cahier des
charges concernant :
– la précision sur la hauteur de la table ;
– la sécurité lors des déplacements de la table ;
– la position de l'opérateur dans la scène virtuelle.
2. Analyse fonctionnelle du système
Objectif de cette partie : décrire la structure fonctionnelle du système.
Le document technique DT1 décrit l'architecture du système avec ses différents
éléments. La structure fonctionnelle est partiellement définie sur le document réponse
DR1. Les composants suivants restent à placer : module pont en H, alimentation stabilisée
36 Vcc, ordinateur, potentiomètres indiquant la position des vérins, moteur à courant
continu et réducteur.
Les vérins électriques sont en effet composés d'un moteur à courant continu, d'un
réducteur et d'une transmission vis-écrou.
Q1. Sur le document réponse DR1 page 23, compléter le diagramme de la
structure fonctionnelle du système en plaçant les composants manquants.
Indiquer la nature des énergies repérées dans la chaîne d'énergie.
Q2. Définir la nature des informations (analogique ou numérique) échangées
entre les capteurs de force et les modules repérés 6 dans le document technique
DT1. Expliquer par quel(s) support(s) sont transmises les informations entre les
modules 6 et l'ordinateur. Préciser la nature de ces informations.
3. Positionnement de la table
Objectif de cette partie : valider les solutions techniques qui permettent de commander
la position de la table.
Une bielle et deux vérins électriques permettent de déplacer la table en hauteur et de
l'incliner (figures 4 et 5). Les potentiomètres de retour de position et les capteurs de fin de
course sont internes aux vérins.
Page 5 sur 2517SISCMLR1
Chape table
Axe
Bielle
Vérin
inclinaisonVérin
inclinaison ⃗y
⃗y
Vérin ⃗x z⃗Chape bâtilevage
⃗xz⃗
Figure 4 : système de levage et d'inclinaison de la table vu sous deux angles différents
Axe
A
Chape &
châssis
Bielle
de la table D
Vérin
Chape & inclinaison
châssisVérin
⃗y C du bâtilevage
⃗x E
B
Figure 5 : projection plane
Pour les deux questions suivantes, on se place en modélisation plane.
Q3. Sur le document réponse DR2 page 24, compléter le graphe des liaisons en
précisant les caractéristiques de ces liaisons (axes,directions, normales).
Q4. Sur le document réponse DR2, représenter le schéma cinématique et
repérer les éléments tracés par leur numéro de nomenclature ou leur nom.
Page 6 sur 2517SISCMLR1
plan supérieur de la table
sol
Figure 6 : dimensions géométriques de la structure cinématique
