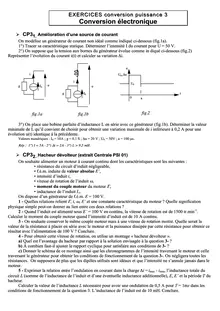

EXERCICES conversion puissance 3 Conversion électronique ? CP31. Amélioration d'une source de courant On modélise un générateur de courant non idéal comme indiqué ci-dessous (fig.1a). 1°) Tracer sa caractéristique statique. Déterminer l'intensité I du courant pour U = 50 V. 2°) On suppose que la tension aux bornes du générateur évolue comme in diqué ci-dessous (fig.2) Représenter l'évolution du courant i(t) et calculer sa variation ?i. g I 0 u i g I 0 u i fig.1a fig.1b u t U 0 U 0+ ?u a 0 fig.2 3°) On place une bobine parfaite d'inductance L en série avec ce générateur (fig.1b). Déterminer la valeur minimale de L qu'il convient de choisir pour obtenir une variation maximale de i inférieure à 0,2 A pour une évolution u(t) identique à la précédente. Valeurs numériques : I0 = 10A ; g = 0,1 S ; ?u = 20 V ; U0 = 50V ; a = 100 µs. Rép : 1°) I = 5A - 2°) ?i = 2A - 3°) L > 9,5 mH.
