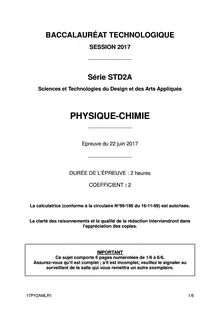

BACCALAURÉAT TECHNOLOGIQUE
SESSION 2017
__________________
Série STD2A
Sciences et Technologies du Design et des Arts Appliqués
PHYSIQUE-CHIMIE
__________________
Epreuve du 22 juin 2017
__________________
DURÉE DE L’ÉPREUVE : 2 heures
COEFFICIENT : 2
La calculatrice (conforme à la circulaire N°99-186 du 16-11-99) est autorisée.
La clarté des raisonnements et la qualité de la rédaction interviendront dans
l'appréciation des copies.
IMPORTANT
Ce sujet comporte 6 pages numérotées de 1/6 à 6/6.
Assurez-vous qu'il est complet ; s'il est incomplet, veuillez le signaler au
surveillant de la salle qui vous remettra un autre exemplaire.
17PY2AMLR1 1/6 L’ABBATIALE DE CONQUES ET LE MUSÉE SOULAGES
Partie A - Le musée Soulages (6 points)
Le musée Soulages est un musée d'art
contemporain situé à Rodez, dans
l'Aveyron. Construit pour y exposer des
œuvres du peintre français Pierre
Soulages, il est également appelé à
recevoir des expositions temporaires
d'autres artistes contemporains. Il
obtient le label « Musée de France » le
20 décembre 2005, avant même que la
première pierre ne soit posée. Son
inauguration s'est effectuée le 30 mai
2014. Conçu comme « un musée dans
un jardin », il prend la forme d'un long
socle duquel émergent cinq volumes
d'acier rouge corrodé. http://www.maison.com/architecture/demain/m
usee-soulages-rodez-7932/galerie/373
Document 1
L'acier Corten est un acier auto-patiné à corrosion superficielle forcée, utilisé pour son
aspect et sa résistance aux conditions atmosphériques, dans l'architecture, la
construction et l'art, principalement en sculpture d'extérieur.
https://fr.wikipedia.org/wiki/Acier_Corten
L’acier Corten est un acier dont la teinte évolue dans le temps, sur une période
variable selon les conditions d’exposition. Il doit être choisi pour cette qualité. Les
différences de nuance de teinte dépendent notamment de l’exposition des surfaces
à la lumière, l’humidité, etc. Malgré les traitements de vieillissement accéléré, le
stade de la maturité complète (passivation) n’est pas atteint lors de la livraison.
http://www.metalco.fr/upload/metalco/engagements/Materiaux/ACIER_CORTEN.pdf
A.1. Citer les constituants principaux de l’acier.
A.2. Expliquer en quoi consiste le phénomène de corrosion.
A.3. À l’aide du document 1, citer deux paramètres qui modifient l’aspect extérieur de
l’acier Corten.
A.4. Expliquer en quoi consiste le phénomène de passivation. En utilisant vos
connaissances, citer une autre situation dans laquelle le phénomène de passivation
est présent.
A.5. Les architectes ont choisi l’acier Corten plutôt que le fer pour habiller les
différentes façades de ce musée.
2+ A.5.1. Écrire la demi-équation électronique du couple Fe /Fe.
A.5.2. Dans ce couple, préciser le rôle du métal fer, oxydant ou réducteur, en
expliquant le raisonnement.
17PY2AMLR1 2/6
A.6. Le couple O /H O intervient dans la réaction de dégradation du métal fer. 2 2
A.6.1. Recopier et équilibrer la demi-équation électronique de ce couple en
milieu acide :
+ - O + … H + …. e ……. H O 2 2
A.6.2. Dans ce couple, préciser le rôle du dioxygène, oxydant ou réducteur, en
expliquant le raisonnement.
A.7. Écrire l’équation de la réaction d’oxydoréduction entre le fer et le dioxygène.
A.8. À l’aide du document 1 et/ou de vos connaissances, expliquer pourquoi les
architectes ont utilisé l’acier Corten et non le fer seul pour plaquer la façade du musée.
Partie B - Les vitraux de l’abbatiale de Conques (6 points)
Considérée comme un chef-d'œuvre de
l'art roman du sud de la France,
l’abbatiale de Conques est surtout
célèbre pour son tympan et son trésor
comprenant des pièces d'art uniques de
l'époque carolingienne.
http://decouvrir.blog.tourisme-
aveyron.com/culture-2/ma-premiere-visite-aumusee soulages#.VzmxJeSIw
Document 2
Depuis 1994, une commande publique a permis de doter l'abbatiale de Conques de
verrières conçues par le peintre Pierre Soulages. Le matériau utilisé par l'artiste est un
verre non coloré translucide qui respecte, tout en les modulant, les variations de la
lumière naturelle.
À sa manière, le tracé des barlotières* et des plombs participe à l'organisation
plastique d'une œuvre qui s'inscrit parmi les réalisations les plus originales de l'art
contemporain.
barlotière* : traverse en fer qui tient les panneaux de vitrail à la maçonnerie
D’après http://www.tourisme-conques.fr/histoire-patrimoine/eglise-abbatiale/vitraux-soulages.php
Document 3
Pierre Soulages obtient un matériau verrier nouveau, réalisé à partir de verre incolore.
Le résultat est un verre translucide et non transparent, traversé par la lumière mais
opaque au regard. La lumière diffusée par ce type de verre dépend de la manière dont
sa masse est constituée et non seulement de sa surface. La modulation de la
translucidité est la conséquence naturelle d'une répartition variée de menus fragments
de verre, de grosseurs différentes dans sa masse.
D’après http://www.tourisme-conques.fr/fr/histoire-patrimoine/eglise-abbatiale/vitraux-soulages.php
17PY2AMLR1 3/6 �
�
Données:
E = h . ν λ =
8 -1Célérité de la lumière c = 3,00.10 m.s
-34Constante de Planck h = 6,63.10 J.s
-91 nm = 10 m
B.1. Citer le principal constituant du verre.
B.2. Les vitraux laissent passer la lumière en fonction de la position du Soleil. De même, on
souhaite parfois laisser rentrer plus ou moins de lumière dans une pièce comme une salle
de réunion. Pour cela, on peut utiliser des verres électrochromes. Définir ce terme.
B.3. Le document 2 mentionne la présence de plomb. Indiquer à quelle famille de matériaux
appartient le plomb.
B.4. À l’aide du document 3, expliquer la différence entre un verre transparent et un verre
translucide.
B.5. Habituellement les vitraux sont composés de verres colorés.
B.5.1. Donner les valeurs limites des longueurs d’ondes du domaine visible dans le
vide. Placer ces longueurs d’ondes sur un axe gradué en nanomètres.
B.5.2. Placer sur cet axe les domaines suivants : ultraviolet, infrarouge et rayons X.
B.5.3. Préciser l’ajout qui doit être apporté au verre, lors de sa fabrication, pour le
colorer.
B.5.4. Considérons un verre coloré rouge. Expliquer pourquoi la lumière blanche
transmise par ce verre est rouge.
B.5.5. Indiquer avec quelle lumière colorée on doit éclairer ce vitrail rouge afin qu’il
apparaisse noir. Expliquer la démarche.
B.6. Le rayonnement rouge qui passe à travers ce vitrail transporte des photons de longueur
d’onde λ = 680 nm.
B.6.1. Calculer la fréquence de l’onde transportant ce photon.
B.6.2. Calculer l’énergie transportée par ce photon.
17PY2AMLR1 4/6 �
�
�
�
Partie C - La photographie du musée (8 points)
Document 4 : Données concernant l’image
Type : JPEG
Taille : 2,4 Mo
Focale : 8 mm
ISO : 64
Pas de flash
Le musée Soulages a une hauteur de 14 m.
Document 5 : Fiche technique de l’appareil photo Fuji FineS1500
Type : Compact numérique
Objectif : 5,9 – 70,8 mm
Nombres de pixels : 3648 x 2736
Définition maximale : 10,0 MP
Type de capteur : CCD
Taille du capteur : 4,62 x 6,16 mm
Vitesse maximale de l’obturateur : 1/2000 s
Vitesse d’obturation minimale : 8 s
Document 6 :
Relations de conjug
