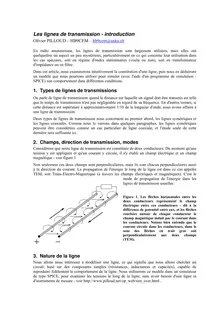

Les lignes de transmission - introduction Olivier PILLOUD – HB9CEM – hb9cem@uska.ch En radio amateurisme, les lignes de transmission sont largement utilisées, mais elles ont quelquefois un aspect un peu mystérieux, particulièrement en ce qui concerne leur utilisation dans les cas spéciaux, soit en régime d'ondes stationnaires (voulu ou non), soit en transformateur d'impédance ou en filtre. Dans cet article, nous examinerons intuitivement la constitution d'une ligne, puis nous en déduirons un modèle que nous pourrons utiliser pour simuler (avec l'aide d'un programme de simulation - SPICE) son comportement dans différentes conditions. 1. Types de lignes de transmissions On parle de ligne de transmission quand la distance sur laquelle un signal doit être transmis est telle que le temps de transmission n'est pas négligeable en regard de sa fréquence. En d'autres termes, si cette distance est supérieure à approximativement 1/10 de la longueur d'onde, nous avons affaire à une ligne de transmission. Deux types de lignes de transmission nous concernent au premier abord, les lignes symétriques et les lignes coaxiales. Comme nous le verrons dans quelques paragraphes, les lignes symétriques peuvent être considérées comme un cas particulier de ligne coaxiale, et l'étude seule de cette dernière sera suffisante ici. 2. Champs, direction de transmission, modes Considérons que notre ligne de transmission est constituée de deux conducteurs. Du moment qu'une tension ...
