Krug-Tutorial

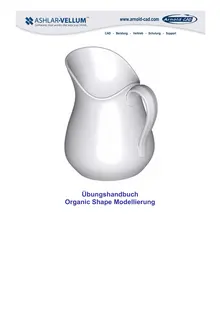

Übungshandbuch Organic Shape Modellierung Ashlar Vellum Graphite Copyright Arnold CAD GmbH Copyright: Ashlar Incorporated Copyright: Arnold CAD GmbH www.arnold-cad.com Handbuchversion: 1.0 Inhaltsverzeichnis EINLEITUNG ..................................................................................................................................................................2 ORGANIC SHAPE MODELLIERUNG ..............................................................................................................................3 ANSICHT AUFZEICHNEN................4 RÄUMLICHE DRAHTGEOMETRIE IN 3D ERSTELLEN ....................................................................................................6 OBERFLÄCHEN ERSTELLEN........16 KÖRPER ERSTELLEN...................18 BODEN ERSTELLEN.....................19 HANDGRIFF ERSTELLEN..............21 Einleitung Dieses Tutorial beschreibt das Vorgehen beim modellieren von komplexen organischen Freiformflächen mittels definierter Drahtgeometrie. Sie sollten schon etwas Übung mit dem Umgang der Software und den Werkzeugen haben. Sie lernen wie Sie komplexe 3D Oberflächen mittels Freiform Splines im 3D Raum erstellen und wie Sie Hilfskonstruktionen für präzise Kontrolle der Bauteile anwenden können. Diese Techniken ...
