Etude de l'interaction roue-diffuseur dans une pompe centrifuge

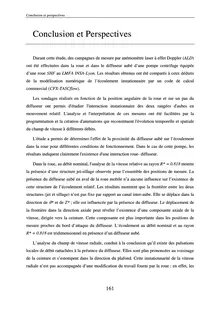

Conclusion et perspectives Conclusion et Perspectives Durant cette étude, des campagnes de mesure par anémomètre laser à effet Doppler (ALD) ont été effectuées dans la roue et dans le diffuseur aubé d’une pompe centrifuge équipée d’une roue SHF au LMFA INSA-Lyon. Les résultats obtenus ont été comparés à ceux déduits de la modélisation numérique de l’écoulement instationnaire par un code de calcul commercial (CFX-TASCflow). Les sondages réalisés en fonction de la position angulaire de la roue et sur un pas du diffuseur ont permis d'étudier l'interaction instationnaire des deux rangées d'aubes en mouvement relatif. L'analyse et l'interprétation de ces mesures ont été facilitées par la programmation et la création d'animations qui reconstituent l'évolution temporelle et spatiale du champ de vitesse à différents débits. L'étude a permis de déterminer l'effet de la proximité du diffuseur aubé sur l’écoulement dans la roue pour différentes conditions de fonctionnement. Dans le cas de cette pompe, les résultats indiquent clairement l'existence d'une interaction roue- diffuseur. Dans la roue, au débit nominal, l'analyse de la vitesse relative au rayon R* = 0.818 montre la présence d’une structure jet-sillage observée pour l’ensemble des positions de mesure. La présence du diffuseur aubé en aval de la roue mobile n’a aucune influence sur l’existence de cette structure de l’écoulement relatif. Les résultats montrent que la frontière entre les deux structures ...
