ETUDE D’UN PROFIL RENFORCE

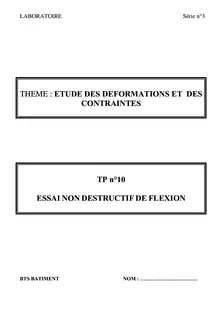

LABORATOIRE Série n°3 THEME : ETUDE DES DEFORMATIONS ET DES CONTRAINTES TP n°10 ESSAI NON DESTRUCTIF DE FLEXION BTS BATIMENT NOM : …………………………… FICHE – GUIDE BANC DE TRACTION – FLEXION DELTALAB EX 150 Préparation de l’échantillon : - Néant. Préparation de l’essai - Lire la documentation mise votre disposition - Faire l’étude préliminaire. Réalisation de l’essai - Effectuer les essais de flexion simple, - Relever les valeurs des jauges sur le banc d’extensométrie, - Analyser les résultats. BANC D’ESSAI TRACTION ET FLEXION DELTALAB EX 150 BUT DE L’ESSAI : Mesurer les déformations sur des éprouvettes soumises à de la flexion simple. MATERIEL : - un banc d’essai de traction-flexion Deltalab EX 150 - une éprouvette de traction équipée de jauges d’extensométrie - une éprouvette de flexion équipée de jauges d’extensométrie - un pont d’extensométrie DOCUMENT : - notice décrivant le matériel, le principe des mesures extensométriques et la conduite opératoire - cours de mécanique ETUDE PRELIMINAIRE 1. Prendre connaissance de l’ensemble du matériel et des documents mis à votre disposition. L’éprouvette de flexion est une poutre en acier de section 15 mm x 30 mm, dont le schéma mécanique est le suivant : 2. Calculez l’aire de la section « A » et le moment quadratique par ...
