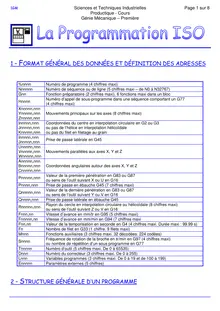

1GM Sciences et Techniques Industrielles Page 1 sur 8 Productique - Cours Génie Mécanique – Première 1 – FORMAT GÉNÉRAL DES DONNÉES ET DÉFINITION DES ADRESSES %nnnn Numéro de programme (4 chiffres maxi) Nnnnnn séquence ou de ligne (5 chiffres maxi – de N0 à N32767) Gnn Fonction préparatoire (2 chiffres maxi). 6 fonctions maxi dans un bloc Numéro d’appel de sous-programme dans une séquence comportant un G77 Hnnnn (4 chiffres maxi) Xnnnnn,nnn Ynnnnn,nnn Mouvements principaux sur les axes (8 chiffres maxi) Znnnnn,nnn Innnnn,nnn Coordonnées du centre en interpolation circulaire en G2 ou G3 Jnnnnn,nnn ou pas de l’hélice en interpolation hélicoïdale Knnnnn,nnn ou pas du filet en filetage au grain Innnnn,nnn Prise de passe latérale en G45 Jnnnnn,nnn Unnnnn,nnn Vnnnnn,nnn Mouvements parallèles aux axes X, Y et Z Wnnnnn,nnn Annnnn,nnn Bnnnnn,nnn Coordonnées angulaires autour des axes X, Y et Z Cnnnnn,nnn Valeur de la première pénétration en G83 ou G87 Pnnnnn,nnn ou sens de l’outil suivant X ou U en G16 Pnnnn,nnn Prise de passe en ébauche G45 (7 chiffres maxi) Valeur de la dernière pénétration en G83 ou G87 Qnnnnn,nnn ivant Y ou V en G16 Qnnnn,nnn Prise de passe latérale en ébauche G45 Rayon du cercle en interpolation circulaire ou hélicoïdale (8 chiffres maxi) Rnnnnn,nnn ou sens de l’outil suivant Z ou V en G16 Fnnn,nn Vitesse d’avance en mm/tr en G95 (5 chiffres maxi) Fnnnnn,nn ance en mm/min en G94 (7 chiffres maxi Fnn,nn ...
