APPLICATION A UN SYSTEME REEL

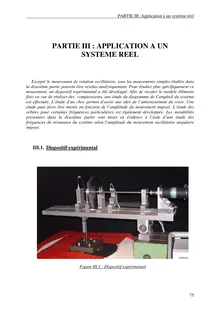

PARTIE III :Application à un système réel PARTIE III : APPLICATION A UN SYSTEME REEL Excepté le mouvement de rotation oscillatoire, tous les mouvements simples étudiés dans la deuxième partie peuvent être résolus analytiquement. Pour étudier plus spécifiquement ce mouvement, un dispositif expérimental a été développé. Afin de recaler le modèle éléments finis en vue de réaliser des comparaisons, une étude du diagramme de Campbell du système est effectuée. L’étude d’un choc permet d’avoir une idée de l’amortissement du rotor. Une étude peut alors être menée en fonction de l’amplitude du mouvement imposé. L’étude des orbites pour certaines fréquences particulières est également développée. Les instabilités présentées dans la deuxième partie sont mises en évidence à l’aide d’une étude des fréquences de résonance du système selon l’amplitude du mouvement oscillatoire angulaire imposé. III.1. Dispositif expérimental Figure III.1 : Dispositif expérimental 75 PARTIE III :Application à un système réel Le rotor expérimental (cf. Figure III.1) développé est du même type que le modèle simple : il est composé d’un arbre flexible de longueur 40 cm et de diamètre 1 cm. L’arbre est appuyé-appuyé en ses deux extrémités à l’aide de deux paliers rotules fixés au support. ...
