CHAPITRE IX MICROSTRUCTURES TD

Niveau: Secondaire, Lycée

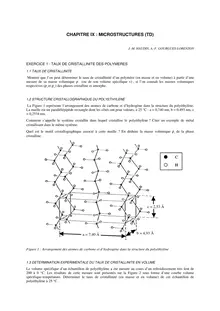

CHAPITRE IX : MICROSTRUCTURES (TD) J.-M. HAUDIN, A.-F. GOURGUES-LORENZON EXERCICE 1 : TAUX DE CRISTALLINITE DES POLYMERES 1.1 TAUX DE CRISTALLINITE Montrer que l'on peut déterminer le taux de cristallinité d'un polymère (en masse et en volume) à partir d'une mesure de sa masse volumique ? (ou de son volume spécifique v) , si l'on connaît les masses volumiques respectives (? c et ? a ) des phases cristalline et amorphe. 1.2 STRUCTURE CRISTALLOGRAPHIQUE DU POLYETHYLENE La Figure 1 représente l'arrangement des atomes de carbone et d'hydrogène dans la structure du polyéthylène. La maille est un parallélépipède rectangle dont les côtés ont pour valeurs, à 25 °C : a = 0,740 nm, b = 0,493 nm, c = 0,2534 nm. Comment s'appelle le système cristallin dans lequel cristallise le polyéthylène ? Citer un exemple de métal cristallisant dans le même système. Quel est le motif cristallographique associé à cette maille ? En déduire la masse volumique ? c de la phase cristalline. Figure 1 : Arrangement des atomes de carbone et d'hydrogène dans la structure du polyéthylène 1.3 DETERMINATION EXPERIMENTALE DU TAUX DE CRISTALLINITE EN VOLUME Le volume spécifique d'un échantillon de polyéthylène a été mesuré au cours d'un refroidissement très lent de 200 à 0 °C.

• determination experimentale du taux de cristallinite en volume


• structure cubique


• masses volumique


• arrangement des atomes de carbone et d'hydrogène dans la structure du polyéthylène


• volume


• taux de cristallinite
