Description

Notice utilisateur, mode d'emploi du modèle 'SM800EB-5' de marque 'SMEG'

Sujets

Informations

Publié par
Nombre de lectures 67
Langue Français
Poids de l'ouvrage 1 Mo

Extrait

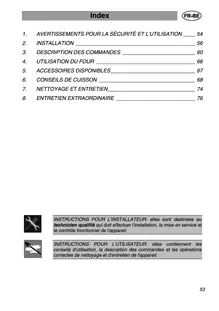

Index
1.
AVERTISSEMENTS POUR LA SÉCURITÉ ET L’UTILISATION ____ 54
2.
INSTALLATION _________________________________________ 56
3.
DESCRIPTION DES COMMANDES _________________________ 60
4.
UTILISATION DU FOUR __________________________________ 66
5.
ACCESSOIRES DISPONIBLES_____________________________ 67
6.
CONSEILS DE CUISSON _________________________________ 68
7.
NETTOYAGE ET ENTRETIEN______________________________ 74
8.
ENTRETIEN EXTRAORDINAIRE ___________________________ 76
INSTRUCTIONS POUR L'INSTALLATEUR: elles sont destinées au
technicien qualifié
qui doit effectuer l'installation, la mise en service et
le contrôle fonctionnel de l'appareil.
INSTRUCTIONS
POUR
L'UTILISATEUR:
elles
contiennent
les
conseils d'utilisation, la description des commandes et les opérations
correctes de nettoyage et d'entretien de l'appareil.
53
Présentation
1. AVERTISSEMENTS POUR LA SÉCURITÉ ET
L’UTILISATION
CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. IL CONVIENT DE
LE GARDER INTACT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE DE
VIE DU FOUR. NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE
MANUEL AINSI QUE TOUTES LES INDICATIONS DONNÉES AVANT
D'UTILISER LE FOUR. L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU
PERSONNEL QUALIFIE ET DANS LE RESPECT DES NORMES EN VIGUEUR.
CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE
DOMESTIQUE, ET IL EST CONFORME AUX
NORMES
EN VIGUEUR
.
L'APPAREIL EST CONÇU POUR EFFECTUER LA FONCTION SUIVANTE:
CUISSON ET RÉCHAUFFEMENT D'ALIMENTS
; TOUTE AUTRE UTILISATION
DOIT ÊTRE CONSIDÉRÉE COMME IMPROPRE.
LE
FABRICANT
DÉCLINE
TOUTE
RESPONSABILITÉ
EN
CAS
D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LE PRÉSENT
MANUEL.
NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU
DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX PROVENANT DE
L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE PLUS
PROCHE.
LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE SELON LES
MODALITÉS
PRÉVUES
PAR
LES
NORMES
DE
SÉCURITÉ
DES
ÉQUIPEMENTS ÉLECTRIQUES.
EN CAS DE BRANCHEMENT AU SECTEUR AU MOYEN D’UNE PRISE ET
D’UNE FICHE, CELLES-CI DEVRONT ETRE DU MEME TYPE ET DEVRONT
ETRE RELIEES AU CORDON D’ALIMENTATION CONFORMEMENT AUX
NORMES EN VIGUEUR.
LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA
ENCASTRÈ.
NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE.
NE PAS BOUCHER LES OUVERTURES, LES FENTES D'AÉRATION ET
D'ÉVACUATION DE LA CHALEUR.
APRES
L'INSTALLATION,
CONTROLER
LE
FOUR
SUIVANT
LES
INSTRUCTIONS INDIQUÉES CI-APRES. EN CAS DE NON FONCTIONNEMENT,
DÉBRANCHER L'APPAREIL ET CONTACTER LE SERVICE APRES-VENTE LE
PLUS PROCHE.
NE JAMAIS CHERCHER DE RÉPARER L'APPAREIL.
54
Présentation
APRÈS CHAQUE UTILISATION DU FOUR, S'ASSURER TOUJOURS QUE LES
MANETTES DE COMMANDE SE TROUVENT EN POSITION "ZÉRO" (ÉTEINT).
NE JAMAIS INTRODUIRE D'OBJETS INFLAMMABLES DANS LE FOUR: EN
CAS
D'ALLUMAGE
INVOLONTAIRE,
UN
INCENDIE
POURRAIT
SE
DÉCLARER.
PENDANT L’UTILISATION L’APPAREIL DEVIENT TRES CHAUD. FAIRE
ATTENTION DE NE PAS TOUCHER LES ELEMENTS CHAUFFANTS A
L’INTERIEUR DU FOUR
LA PLAQUE D'IDENTIFICATION, AVEC LES DONNÉES TÉCHNIQUES, LE
NUMÉRO DE SÉRIE ET LE MARQUAGE, EST DANS UNE POSITION BIEN
VISIBLE SUR LE CADRE DE LA PORTE DU FOUR.
LA PLAQUE NE DOIT JAMAIS ÊTRE ENLEVÉE.
L'APPAREIL EST DESTINÉ A L’UTILISATION PAR DES PERSONNES
ADULTES.
NE PAS PERMETTRE À DES ENFANTS DE JOUER AVEC LE
FOUR.
DIESES GERÄT IST ENTSPRECHEND DER EUROPÄISCHEN RICHTLINIE
2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIKALTGERÄTE (WASTE
ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE) GEKENNZEICHNET.
DIE RICHTLINIE GIBT DEN RAHMEN FÜR EINE EU-WEIT GÜLTIGE
RÜCKNAHME UND VERWERTUNG DER ALTGERÄTE VOR.
VOR DER INBETRIEBNAHME DES GERÄTS MÜSSEN ALLE ETIKETTEN UND
SCHUTZFOLIEN INNEN UND AUSSEN ENTFERNT WERDEN.
Le fabricant décline toute responsabilité
touchant les dommages
subis par personnes et choses, causés par le non respect des
prescriptions susmentionnées ou découlant de l'altération même d'une
seule partie de l'appareil et de l'utilisation de pièces de rechange pas
d'origine.
55
Instructions pour l'installateur
2. INSTALLATION
2.1 Branchement électrique
S’assurer que la tension et la capacité de la ligne d’alimentation
correspondent aux caractéristiques indiquées sur la plaque située sur le
cadre de la porte du four.
Cette plaque ne doit jamais être enlevée
.
Le branchement à la terre est obligatoire selon les modalités prévues
par les normes de sécurité des équipements électriques.
Si l’on utilise un branchement par fiche et prise, s’assurer que celles-ci
sont du même type. Eviter d’utiliser des adaptateurs ou des
différentiateurs, car ils pourraient provoquer des réchauffements et des
brûlures.
Si l’on utilise un branchement fixe, il est nécessaire de préparer, sur la
ligne d’alimentation de l’appareil, un dispositif d’interruption omnipolaire
avec distance d’ouverture des contacts égale ou supérieure à
3 mm
,
situé dans une position facilement accessible ou à proximité de
l’appareil.
Fonctionnement à 230V
:
utiliser un câble
à trois pôles de type H05RR-F / H05RN-F
(câble de 3 x1.5 mm
2
).
L'extrémité à brancher à l'appareil devra
avoir le fil de mise à terre (jaune-vert) plus
long d'au moins 20 mm.
2.1.1 Fours avec commandes plan
Les fours munis de commandes plan
ne sont pas fournis avec le
cordon d’alimentation.
Il faut utiliser un câble en caoutchouc H05RR-F
ou H05RN-F. Pour la mise en place, s’assurer qu’il n’entre pas en contact
avec des parties métalliques du boîtier externe de l’appareil.
Pour accéder à la boîte à bornes, enlever le carter arrière de l’appareil en
dévissant les vis. Si besoin est, modifier la disposition des cavaliers sur la
boîte à bornes de la façon indiquée dans la figure.
Ensuite, brancher les fils en s’assurant que le fil de terre est plus long
d’au moins 20 mm. Fixer le cordon d’alimentation à l’appareil au moyen
du serre-câble prévu à cet effet.
Instructions pour l'installateur
Fonctionnement à 220-240V
:
utiliser un
câble à trois pôles de type H05RR-F /
H05RN-F (câble de 3 x 4 mm
2
).
Fonctionnement à 380-415V2N
:
utiliser
un câble à quatre pôles de type H05RR-F /
H05RN-F (câble de 4 x 2.5 mm
2
).
Fonctionnement à 380-415V3N
:
utiliser un
câble à cinq pôles de type H05RR-F /
H05RN-F (câble de 5 x 1.5 mm
2
).
L'extrémité à brancher à l'appareil devra
avoir le fil de mise à terre (jaune-vert) plus
long d'au moins 20 mm.
57
Instructions pour l'installateur
2.2 Mise en place du four
L'appareil est conçu pour être encastré dans des meubles en n’importe quel
matériau, à condition qu’il soit résistant à la chaleur. Respecter les
dimensions indiquées dans les figures
1
,
2
,
3
. Pour la mise en place sous le
plan de travail, se conformer aux dimensions indiquées dans la figure
1
-
3
.
Pour le positionnement sous des plans de travail recevant des plans de
cuisson combinés, il faut respecter une distance minimale par rapport à
l’éventuelle paroi latérale d’au moins 110 mm de la façon indiquée dans la
figure
1
. Pour les mises en place en colonne, se conformer aux dimensions
indiquées dans la figure
1
-
2
, en tenant compte du fait que, dans la partie
supérieure/arrière, le meuble devra présenter une ouverture de 80-90 mm de
profondeur. Visser les 4 vis
A
à l’intérieur du cadre (fig.
1
). Pour les
installations sous un plan “top", s’assurer que la partie arrière/inférieure du
meuble dispose d’une ouverture semble à celle présentée dans la figure
1
(réf.
B
). Pour le positionnement et la fixation du plan de cuisson, se reporter
aux instructions fournies avec ce genre d’appareil.
Instructions pour l'installateur
Ne pas utiliser la porte comme levier pour faire
entrer le four dans le meuble.
Ne pas exercer de pressions excessives sur la
porte ouverte.
2.3 Liaison plan-four
Une fois installé, le plan de cuisson combiné doit être relié au four. Introduire
le four dans le logement en laissant l’espace nécessaire pour effectuer les
opérations suivantes:
relier le câble de terre (jaune-vert) du plan de cuisson avec la borne de
terre
A
du four (voir figure);
introduire les connecteurs du plan de cuisson dans les prises prévues à
cet effet sur le carter supérieur du four. La couleur et les symboles des
connecteurs doivent correspondre à ceux des prises du four;
si le plan de cuisson est doté d’un connecteur pour l’indicateur de
chaleur résiduelle, celui-ci doit être introduit dans la prise restée libre sur
le côté droit.
A présent, il est possible de terminer l’installation du four dans le meuble en
veillant à ce que le cordon d’alimentation suive un parcours optimal et ne
reste pas en contact avec les parties chaudes.
59
Instructions pour l'utilisateur
3. DESCRIPTION DES COMMANDES
3.1 Le panneau frontal
Tous les commandes et les contrôles sont réunis sur le panneau frontal.
MODELE STATIQUE
MODELE 5 FONCTIONS
MODELE 6 FONCTIONS
MODELE 8 FONCTIONS
MODELE 8 FONCTIONS + COMMANDES PLAN DE CUISSON
Instructions pour l'utilisateur
MANETTE SÉLECTEUR DE FONCTIONS
(four statique)
Pour choisir la température de cuisson, tourner la
manette dans le sens des aiguilles d’une montre et
positionner le repère sur une valeur comprise entre
50
° et
250
°C. Si l’on souhaite différencier le
réchauffement, on peut n’introduire que l’élément
Au chauffant inférieur (
) ou seulement celui du grill (
). terme de la
rotation, on trouve le symbole
, qui active la moteur tournebroche et
l’élément chauffant supérieur du grill.
MANETTE SÉLECTEUR DE FONCTIONS
Tourner la manette dans l’un des deux sens pour choisir une fonction
parmi les fonctions suivantes:
AUCUNE FONCTION
PROGRAMMÉE
RESISTANCES INF. +
VENTILATION
ECLAIRAGE DU FOUR (AUCUN
ELEMENT ACTIVE)
ÉLÉMENT GRIL + VENTILATION
RESISTANCES SUPERIEURE ET
INFERIEURE
RESISTANCES SUP. ET INF. +
VENTILATION
RESISTANCES
INFERIEURE
RÉSISTANCE VENTILEE
ÉLÉMENT GRIL
RESISTANCE VENTILEE
ÉLÉMENT GRIL LARGE
RESISTANCES SUP. ET INF. +
RESISTANCE VENTILEE
DECONGELATION
61
Instructions pour l'utilisateur
MANETTE DU THERMOSTAT
(four multifonctions)
Pour choisir la température de cuisson,
tourner la manette dans le sens des
aiguilles d’une montre et positionner le
repère sur une valeur comprise entre
50
° et
250
°C.
MANETTE DE COMMANDE PLAN DE CUISSON
Permet de régler le réchauffement du plan de
cuisson, en tournant la manette dans le sens des
aiguilles d’une montre sur la valeur souhaitée,
comprise entre
2
et
12
.
MANETTE DE COMMANDE DU PLAN
DE CUISSON A DOUBLE
RECHAUFFEMENT
Permet de régler le réchauffement du
plan de cuisson dans les zones à double
réchauffement.
En tournant la manette dans le sens des aiguilles d’une montre entre
2
et
12
, on obtient le réchauffement uniquement à l’intérieur du petit diamètre.
En amenant la manette à la hauteur du symbole
ou
et en la
relâchant (la revient sur le
12
), on obtient le réchauffement des deux
diamètres. Pour régler le réchauffement, tourner la manette dans le sens
inverse de celui des aiguilles d’une montre sur la valeur souhaité.
Pour revenir au seul réchauffement à l’intérieur du petit diamètre, tourner
la manette en position
0
puis entre
2
et
12
.
VOYANT DU THERMOSTAT
Ce voyant s’allume dès que le four commence à
chauffer.
Il s’éteint lorsque la température choisie a été
atteinte.
Le clignotement régulier du voyant indique que la
température est maintenue constamment au niveau
voulu dans l’enceinte du four.
Instructions pour l'utilisateur
3.2 Horloge + minuteur
3.2.1
Réglage de l’heure
Pour la mise au point de l’heure exacte, pousser ou tirer (selon les
modèles) et tourner dans le sens des aguilles d’une montre le bouton “
A
”.
Positionnée selon la figure (sur quelques modèles le bouton est placé sur
le côté droit)
3.2.2 Minuterie
Pour le réglage, tourner le bouton “
A
” de façon à faire correspondre
l’aiguille sur le temps désiré ; le temps maximum programmable est de
55 minutes. Une fois que le temps établi s’est écoulé, une sonnerie vous
avertira et qui peut être arrêtée en tournant le bouton “
A
” dans le sens
contraire des aiguilles d’une montre jusqu’à positionner l’aiguille sur le
symbole de la cloche barrée
.
N.B. : la sonnerie n’interrompt pas le fonctionnement du four.
63
  • Univers Univers
  • Ebooks Ebooks
  • Livres audio Livres audio
  • Presse Presse
  • Podcasts Podcasts
  • BD BD
  • Documents Documents
