Notice utilisateur, mode d'emploi du modèle 'SE378MFX5' de marque 'SMEG'
Voir Alternate Text

Publié par

Nombre de lectures

239

Langue

Français

Poids de l'ouvrage

1 Mo

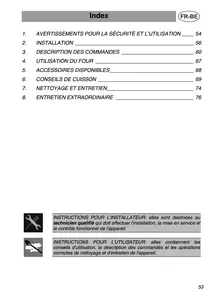

Index
1.
AVERTISSEMENTS POUR LA SÉCURITÉ ET L’UTILISATION ____ 54
2.
INSTALLATION _________________________________________ 56
3.
DESCRIPTION DES COMMANDES _________________________ 60
4.
UTILISATION DU FOUR __________________________________ 67
5.
ACCESSOIRES DISPONIBLES_____________________________ 68
6.
CONSEILS DE CUISSON _________________________________ 69
7.
NETTOYAGE ET ENTRETIEN______________________________ 74
8.
ENTRETIEN EXTRAORDINAIRE ___________________________ 76
INSTRUCTIONS POUR L'INSTALLATEUR: elles sont destinées au
technicien qualifié
qui doit effectuer l'installation, la mise en service et
le contrôle fonctionnel de l'appareil.
INSTRUCTIONS
POUR
L'UTILISATEUR:
elles
contiennent
les
conseils d'utilisation, la description des commandes et les opérations
correctes de nettoyage et d'entretien de l'appareil.
53
Présentation
1. AVERTISSEMENTS POUR LA SÉCURITÉ ET
L’UTILISATION
CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. IL CONVIENT DE
LE GARDER INTACT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE DE
VIE DU FOUR. NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE
MANUEL AINSI QUE TOUTES LES INDICATIONS DONNÉES AVANT
D'UTILISER LE FOUR. L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU
PERSONNEL QUALIFIE ET DANS LE RESPECT DES NORMES EN VIGUEUR.
CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE
DOMESTIQUE, ET IL EST CONFORME AUX
NORMES
EN VIGUEUR
.
L'APPAREIL EST CONÇU POUR EFFECTUER LA FONCTION SUIVANTE:
CUISSON ET RÉCHAUFFEMENT D'ALIMENTS
; TOUTE AUTRE UTILISATION
DOIT ÊTRE CONSIDÉRÉE COMME IMPROPRE.
LE
FABRICANT
DÉCLINE
TOUTE
RESPONSABILITÉ
EN
CAS
D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LE PRÉSENT
MANUEL.
NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU
DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX PROVENANT DE
L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE PLUS
PROCHE.
LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE SELON LES
MODALITÉS
PRÉVUES
PAR
LES
NORMES
DE
SÉCURITÉ
DES
ÉQUIPEMENTS ÉLECTRIQUES.
EN CAS DE BRANCHEMENT AU SECTEUR AU MOYEN D’UNE PRISE ET
D’UNE FICHE, CELLES-CI DEVRONT ETRE DU MEME TYPE ET DEVRONT
ETRE RELIEES AU CORDON D’ALIMENTATION CONFORMEMENT AUX
NORMES EN VIGUEUR.
LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA
ENCASTRÈ.
NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE.
NE PAS BOUCHER LES OUVERTURES, LES FENTES D'AÉRATION ET
D'ÉVACUATION DE LA CHALEUR.
APRES
L'INSTALLATION,
CONTROLER
LE
FOUR
SUIVANT
LES
INSTRUCTIONS INDIQUÉES CI-APRES. EN CAS DE NON FONCTIONNEMENT,
DÉBRANCHER L'APPAREIL ET CONTACTER LE SERVICE APRES-VENTE LE
PLUS PROCHE.
NE JAMAIS CHERCHER DE RÉPARER L'APPAREIL.
54
Présentation
APRÈS CHAQUE UTILISATION DU FOUR, S'ASSURER TOUJOURS QUE LES
MANETTES DE COMMANDE SE TROUVENT EN POSITION "ZÉRO" (ÉTEINT).
NE JAMAIS INTRODUIRE D'OBJETS INFLAMMABLES DANS LE FOUR: EN
CAS
D'ALLUMAGE
INVOLONTAIRE,
UN
INCENDIE
POURRAIT
SE
DÉCLARER.
PENDANT L’UTILISATION L’APPAREIL DEVIENT TRES CHAUD. FAIRE
ATTENTION DE NE PAS TOUCHER LES ELEMENTS CHAUFFANTS A
L’INTERIEUR DU FOUR
LA PLAQUE D'IDENTIFICATION, AVEC LES DONNÉES TÉCHNIQUES, LE
NUMÉRO DE SÉRIE ET LE MARQUAGE, EST DANS UNE POSITION BIEN
VISIBLE SUR LE CADRE DE LA PORTE DU FOUR.
LA PLAQUE NE DOIT JAMAIS ÊTRE ENLEVÉE.
L'APPAREIL EST DESTINÉ A L’UTILISATION PAR DES PERSONNES
ADULTES.
NE PAS PERMETTRE À DES ENFANTS DE JOUER AVEC LE
FOUR.
CET APPAREIL EST MARQUE SELON LA DIRECTIVE EUROPEENNE
2002/96/CE RELATIVE AUX APPAREILS ELECTRIQUES ET ELECTRONIQUES
USAGES (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).
LA DIRECTIVE DEFINIT LE CADRE POUR UNE REPRISE ET UNE
RECUPERATION DES APPAREILS USAGES APPLICABLES DANS LES PAYS
DE LA CE.
AVANT DE METTRE EN MARCHE L’APPAREIL, IL EST OBLIGATOIRE DE
RETIRER TOUTES LES ETIQUETTES ET LES FILMS DE PROTECTION QUI
PEUVENT SE TROUVER A L’INTERIEUR ET A L’EXTERIEUR.
Le fabricant décline toute responsabilité
touchant les dommages
subis par personnes et choses, causés par le non respect des
prescriptions susmentionnées ou découlant de l'altération même d'une
seule partie de l'appareil et de l'utilisation de pièces de rechange pas
d'origine.
55
Instructions pour l'installateur
56
2. INSTALLATION
2.1 Branchement électrique
S’assurer que la tension et la capacité de la ligne d’alimentation
correspondent aux caractéristiques indiquées sur la plaque située sur le
cadre de la porte du four.
Cette plaque ne doit jamais être enlevée
.
Le branchement à la terre est obligatoire selon les modalités prévues par
les normes de sécurité des équipements électriques.
Si l’on utilise un branchement par fiche et prise, s’assurer que celles-ci
sont du même type. Eviter d’utiliser des adaptateurs ou des
différentiateurs, car ils pourraient provoquer des réchauffements et des
brûlures.
Si l’on utilise un branchement fixe, il est nécessaire de préparer, sur la
ligne d’alimentation de l’appareil, un dispositif d’interruption omnipolaire
avec distance d’ouverture des contacts égale ou supérieure à
3 mm
,
situé dans une position facilement accessible ou à proximité de
l’appareil.
Fonctionnement à 220-240V
:
utiliser un
câble à trois pôles de type H05RR-F /
H05RN-F (câble de 3 x1.5 mm
2
).
L'extrémité à brancher à l'appareil devra
avoir le fil de mise à terre (jaune-vert) plus
long d'au moins 20 mm.
2.1.1 Fours avec commandes plan
Les fours munis de commandes plan
ne sont pas fournis avec le
cordon d’alimentation.
Il faut utiliser un câble en caoutchouc H05RR-F
ou H05RN-F. Pour la mise en place, s’assurer qu’il n’entre pas en contact
avec des parties métalliques du boîtier externe de l’appareil.
Pour accéder à la boîte à bornes, enlever le carter arrière de l’appareil en
dévissant les vis. Si besoin est, modifier la disposition des cavaliers sur la
boîte à bornes de la façon indiquée dans la figure.
Ensuite, brancher les fils en s’assurant que le fil de terre est plus long
d’au moins 20 mm. Fixer le cordon d’alimentation à l’appareil au moyen
du serre-câble prévu à cet effet.
Instructions pour l'installateur
57
Fonctionnement à 220-240V
:
utiliser un
câble à trois pôles de type H05RR-F /
H05RN-F (câble de 3 x 4 mm
2
).
Fonctionnement à 380-415V2N
:
utiliser
un câble à quatre pôles de type H05RR-F /
H05RN-F (câble de 4 x 2.5 mm
2
).
Fonctionnement à 380-415V3N
:
utiliser
un câble à cinq pôles de type H05RR-F /
H05RN-F (câble de 5 x 1.5 mm
2
).
L'extrémité à brancher à l'appareil devra
avoir le fil de mise à terre (jaune-vert) plus
long d'au moins 20 mm.
Le fabricant décline toute responsabilité
touchant les dommages
subis par personnes et choses, découlant du non respect des
prescriptions ci-dessus.
Instructions pour l'installateur
58
2.2 Mise en place du four
L'appareil est conçu pour être encastré dans des meubles en n’importe quel
matériau, à condition qu’il soit résistant à la chaleur. Respecter les
dimensions indiquées dans les figures
1
,
2
,
3
. Pour la mise en place sous le
plan de travail, se conformer aux dimensions indiquées dans la figure
1
-
3
.
Pour le positionnement sous des plans de travail recevant des plans de
cuisson combinés, il faut respecter une distance minimale par rapport à
l’éventuelle paroi latérale d’au moins 110 mm de la façon indiquée dans la
figure
1
. Pour les mises en place en colonne, se conformer aux dimensions
indiquées dans la figure
1
-
2
, en tenant compte du fait que, dans la partie
supérieure/arrière, le meuble devra présenter une ouverture de 80-90 mm de
profondeur. Visser les 4 vis
A
à l’intérieur du cadre (fig.
1
). Pour les
installations sous un plan “top", s’assurer que la partie arrière/inférieure du
meuble dispose d’une ouverture semble à celle présentée dans la figure
1
(réf.
B
). Pour le positionnement et la fixation du plan de cuisson, se reporter
aux instructions fournies avec ce genre d’appareil.
Instructions pour l'installateur
59
Ne pas utiliser la porte comme levier pour faire
entrer le four dans le meuble.
Ne pas exercer de pressions excessives sur la
porte ouverte.
2.3 Liaison plan-four
Une fois installé, le plan de cuisson combiné doit être relié au four. Introduire
le four dans le logement en laissant l’espace nécessaire pour effectuer les
opérations suivantes:
relier le câble de terre (jaune-vert) du plan de cuisson avec la borne de
terre
A
du four (voir figure);
introduire les connecteurs du plan de cuisson dans les prises prévues à
cet effet sur le carter supérieur du four. La couleur et les symboles des
connecteurs doivent correspondre à ceux des prises du four;
si le plan de cuisson est doté d’un connecteur pour l’indicateur de
chaleur résiduelle, celui-ci doit être introduit dans la prise restée libre sur
le côté droit.
A présent, il est possible de terminer l’installation du four dans le meuble en
veillant à ce que le cordon d’alimentation suive un parcours optimal et ne
reste pas en contact avec les parties chaudes.
Instructions pour l'utilisateur
60
3. DESCRIPTION DES COMMANDES
3.1 Le panneau frontal
Tous les commandes et les contrôles sont réunis sur le panneau frontal.
MODELE 5 FONCTIONS
MODELE 6 FONCTIONS
MODELE 8 FONCTIONS
MODELE 10 FONCTIONS
Instructions pour l'utilisateur
61
MODELE 5 FONCTIONS + COMMANDES PLAN DE CUISSON
MODELE 8 FONCTIONS + COMMANDES PLAN DE CUISSON
MANETTE SÉLECTEUR DE FONCTIONS
(5/6/8/10 fonctions)
Tourner la manette dans l’un des deux sens
pour choisir une fonction parmi les fonctions
suivantes:
AUCUNE FONCTION
PROGRAMMÉE
DECONGELATION
ECLAIRAGE DU FOUR (AUCUN
ELEMENT ACTIVE)
RESISTANCES SUP. ET INF.
+ VENTILATION
RESISTANCEs SUPERIEURE
ET INFERIEURE
ÉLÉMENT GRIL LARGE +
VENTILATION
ÉLÉMENT GRIL
RESISTANCE VENTILEE
RESISTANCE INFERIEURE
ÉLÉMENT GRIL +
VENTILATION
RESISTANCEs SUP. ET INF. +
RESISTANCE VENTILEE
RESISTANCE INFERIEURE +
VENTILATION
Instructions pour l'utilisateur
62
MANETTE DU THERMOSTAT
(four multifonctions)
Pour choisir la température de cuisson, tourner la manette dans le sens
des aiguilles d’une montre et positionner le repère sur une valeur
comprise entre
50
° et
250
°C.
Sur le modèle à façade en verre, la température maximale est de
260
°
C
.
VOYANT DU THERMOSTAT
Ce voyant s’allume dès que le four commence à
chauffer.
Il s’éteint lorsque la température choisie a été
atteinte.
Le clignotement régulier du voyant indique que la
température est maintenue constamment au niveau
voulu dans l’enceinte du four.
MANETTE DE COMMANDE PLAN DE CUISSON
Permet de régler le réchauffement du plan de
cuisson, en tournant la manette dans le sens des
aiguilles d’une montre sur la valeur souhaitée,
comprise entre
2
et
12
.
MANETTE DE COMMANDE DU PLAN
DE CUISSON A DOUBLE
RECHAUFFEMENT
Permet de régler le réchauffement du
plan de cuisson dans les zones à double
réchauffement.
En tournant la manette dans le sens des aiguilles d’une montre entre
2
et
12
, on obtient le réchauffement uniquement à l’intérieur du petit diamètre.
En amenant la manette à la hauteur du symbole
ou
et en la
relâchant (la revient sur le
12
), on obtient le réchauffement des deux
diamètres. Pour régler le réchauffement, tourner la manette dans le sens
inverse de celui des aiguilles d’une montre sur la valeur souhaité.
Pour revenir au seul réchauffement à l’intérieur du petit diamètre, tourner
la manette en position
0
puis entre
2
et
12
.
Instructions pour l'utilisateur
63
IMPORTANT
(seulement pour les modèles avec commandes
escamotable)
Pour accéder aux boutons de commande, il faut les
extraire de leur logement; pour cela, appuyer simplement
sur les boutons et ils sortiront en position de
fonctionnement (fig. A). Ils doivent rester dans cette
position pendant le fonctionnement du four pour éviter
qu’ils ne chauffent de façon excessive. Pour les reporter
en position de repos, les pousser à fond jusqu’à l’arrêt.
Pour ouvrir la porte du four, extraire la poignée de son
logement ; pour cela, appuyer sur la poignée et elle sortira
dans la juste position (fig. B).
Elle restera dans cette position pendant le foncionnement
du four pour éviter qu’elle ne chauffe de façon excessive.
A
B
Voir Alternate Text
  • Univers Univers
  • Ebooks Ebooks
  • Livres audio Livres audio
  • Presse Presse
  • Podcasts Podcasts
  • BD BD
  • Documents Documents
Alternate Text
