Notice utilisateur, mode d'emploi du modèle 'BiPAC 7100SV' de marque 'Billion'

Sujets

Asymmetric Digital Subscriber Line

Informations

Publié par	itta
Nombre de lectures	114
Langue	Français
Poids de l'ouvrage	1 Mo

Extrait

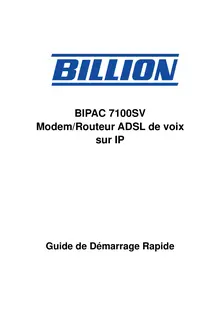

BIPAC 7100SV Modem/Routeur ADSL de voix sur IP Guide de Démarrage Rapide

Veuillez consulter le manuel en ligne pour plus dinstructions détaillées sur la façon de configurer et dutiliser le Modem/Routeur ADSL de voix sur IP Modem/Routeur ADSL de voix sur IP BIPAC 7100SV de Billion Contenu de lemballage Routeur / Modem ADSL BIPAC 7100SV CD-ROM contenant le manuel en ligne Câble ADSL/téléphone RJ-11 Câble Ethernet (Réseau local CAT-5) Adaptateur secteur CA/CC (12V CC, 1.2A) Ce guide de Démarrage Rapide Warning Attention 9 Ne pas utiliser le BIPAC 7100SVdans un environnement trèshumide ou sous des températures élevées. 9 Ne pas utiliser la même source dalimentation pour le BIPAC7100SV et dautres équipements. 9 Ne pas ouvrir ou réparer vous-même le routeur. Si le BIPAC7100SV est trop chaud, débranchez immédiatement lalimentationet faite-le réparer dans un centre qualifié. 9 Ne pas utiliser cet appareil et ses accessoires à lextérieur. 9 Placer le BIPAC 7100SV sur une surface stable. 9 Utiliser uniquement ladaptateur secteur fourni avec lemballage. Lutilisation duna daptateur secteur dune tension différente risque dabîmer le routeur. 1

Guide de Démarrage Rapide Voyants avants 2 1 2 3 4 5 DEL5342Meaning 1Alimentation Allumé fixe lorsque lappareil est mis sous tension. Système Allumé fixe lorsque le système est prêt. Téléphone Allumé en vert si le téléphone est décroché NALA LSD Vert lorsque le lien du réseau local est connecté. Constamment allumé quand la connexion du port (Ligne) ADSL au DSLAM est réussie

Modem/Routeur ADSL de voix sur IP BIPAC 7100SV de Billion Ports arrières 1 2 3 4 5 6 653 1 24 Port Meaning Interrupteur dalimentatioInterrupteur marche arrêt. nAlimentation Connectez ladaptateur secteur fourni à ce jack. Réinitialiser Appuyer pour restaurer les paramètres par défaut dusine. Voix sur IP Connecter le câble RJ-11 à ce port en connectant un téléphone analogique. LAN Connecter le câble croisé fourni à ce port en connectant à une (connecteur carte réseau dans lordinateur. RJ-45) Connecter un câble Ethernet UTP à ce port en connectant à un réseau LAN (bureau ou maison). LIGNE (connecteur Cmoondneemc/treoru teleu r AcDâbSlLe RJ-11 à ce port en connectant au RJ-11) 3

Guide de Démarrage Rapide Connecter votre Routeur ADSL 1. Connectez le Router à un LAN (Réseau local) et au réseau ADSL/téléphone (LINE) network. 2. Allumez lappareil. 3. Assurez-vous que les voyants indicateurs PWR et SYS sont allumés fixe et que le voyant du LAN correspondant à la prise où vous avez connecté votre câble réseau est allumé. 4. Connecter le câble RJ-11 à ce port en connectant un téléphone analogique. 4

Modem/Routeur ADSL de voix sur IP BIPAC 7100SV de Billion Configuration sous Windows XP 1. Allez dans Démarrer / Panneau de Configuration. Dans le panneau de configuration, choisissez Basculer vers laffichage classique puis double-cliquez sur Connexions réseau. 2. Double-cliquez sur Connexion au réseau local. 3. Dans la fenêtre Etat de Connexion au réseau local, cliquez sur Propriétés. 4. Sélectionnez Protocole Internet (TCP/IP) et cliquez sur Propriétés. 5. Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DSN automatiquement. 6. Cliquez sur OK pour terminer la configuration. 5

Guide de Démarrage Rapide Configuration sous Windows 2000 1. Allez dans Démarrer / Paramètres / Panneau de configuration. Dans le panneau de configuration, double-cliquez sur Connexions réseau et accès à distance. 2. Double-cliquez sur Connexion au réseau local. 3. Dans la fenêtre Etat de Connexion au réseau, cliquez sur Propriétés. 4. Sélectionnez Protocole Internet (TCP/IP) et cliquez sur Propriétés. 5. Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DSN automatiquement. 6. Cliquez sur OK pour terminer la configuration. 6

Modem/Routeur ADSL de voix sur IP BIPAC 7100SV de Billion Configuring PC in Windows 98/Me 1. Allez dans Démarrer / Paramètres / Panneau de configuration. Dans le Panneau de configuration, double-cliquez sur Réseau et choisissez longlet Configuration. 2. Sélectionnez TCP/IP -> NE2000 Compatible, ou le nom de votre Carte interface du réseau (NIC) dans votre PC. 3. aSuétleocmtiaotninqeuze lme ebnot utuonne Oabdtreensisr e IP. 4. Sélectionnez ensuite longlet Configuration .SND5. Sélectionnez le bouton Désactiver DNS et cliquez sur OK pour terminer la configuration. 7

Guide de Démarrage Rapide Configuration sous Windows NT4.0 1. Allez dans Démarrer / Paramètres / Panneau de configuration. Dans le Panneau de configuration, double-cliquez sur Réseau et choisissez longlet Protocoles. 2. Sélectionnez Protocole TCP/IP et cliquez sur Propriétés. 3. Sélectionnez le bouton Obtenir une adresse IP à partir dun serveur DHCP et cliquez sur .KO 8

Modem/Routeur ADSL de voix sur IP BIPAC 7100SV de Billion Configurer le routeur ADSL voix sur IP Pour configurer cet appareil, vous devez disposer dIE 5.0 / Netscape 4.5 ou d'une version supérieure 1. Ouvrez votre navigateur Web et tapez http://192.168.1.254 dans la barre dadresse du navigateur. Ce chiffre est ladresse IP par défaut du routeur. Appuyez sur Entrée. 2. Une fenêtre de nom dutilisateur et mot de passe apparaîtra. Le nom dutilisateur et le mot de passe par défaut sont admin et password. Appuyez sur OK pour continuer. 3. Vous arrivez sur linterface de configuration du routeur. 4. Cliquez sur Quick Start dans le volet gauche et sélectionnez un des protocoles de connexion au site distant : PPPoA VC-Mux, PPPoA LLC, 1483 Bridged IP LLC, 1483 Routed IP LLC, 1483 Bridged IP VC-Mux, 1483 Routed IP VC-Mux, Classical IP over ATM, PPPoE VC-Mux, PPPoE LLC, PPPoE None. Vous pouvez obtenir ces informations de votre fournisseur Internet et configurez les paramètres voulus. 9
