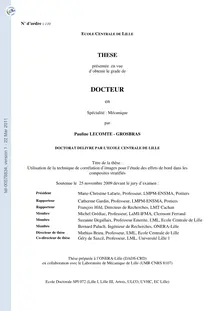

Utilisation de la technique de corrélation d’images pour l’étude des effets de bord dans les composites stratifiés, Free edge effects study in laminated composites by digital image correlation technique

Sous la direction de Mathias Brieu, Géry de Saxcé
Thèse soutenue le 25 novembre 2009: Ecole Centrale de Lille
La conception et le dimensionnement des structures stratifiées sont aujourd’hui globalement maîtrisés grâce à la théorie classique des stratifiés. Cependant, les problèmes de délaminage près des bords libres et des jonctions posent encore de nombreuses difficultés. En effet, dans ces zones, la discontinuité des propriétés mécaniques entre les plis d’orientation différente engendre des contraintes tridimensionnelles aux interfaces interlaminaires.L’objectif de ce travail est d’étudier expérimentalement les effets de bords et de mettre en évidence les paramètres susceptibles de les influencer. Pour cela la démarche a consisté à définir un protocole de mesure par corrélation d’images des champs cinématiques, à l’échelle des plis (échelle mésoscopique), sur le bord libre d’éprouvettes stratifiées sollicitées en traction.Trois matériaux de propriétés mécaniques et de microstructures différentes ont été étudiés ainsi que deux géométries d’éprouvettes : planes et avec sauts de plis. Des calculs par éléments finis ont permis de choisir la séquence [(15/-15)2]s pour laquelle les effets de bords sont les plus importants.Cette étude a permis de montrer l’existence de gradients de déplacements et de pics de déformations de cisaillement au voisinage des interfaces interlaminaires dont l’intensité dépend des gradients de propriétés mécaniques, de l’épaisseur de l’interface interlaminaire, et de la présence d’une discontinuité géométrique. D’autre part, les observations montrent l’apparition de fissures aux interfaces fibre / matrice à l’échelle microscopique le long des interfaces interlaminaires qui se traduisent à l’échelle mésoscopique par une évolution non linéaire du cisaillement
-Matériaux composites
-Effets de bords
-Corrélation d'images
-Délaminage
The use of composite materials has become more and more widespread in many industrial applications. Thanks to Classical Laminates Theory, design of composite structures is today globally well mastered. However, local effects, such as delamination near free edges or junctions, remain a problem. Indeed, mismatches between elastic properties of adjacent plies induce strong three-dimensional interlaminar stresses in the vicinity of free edges and interlaminar interfaces.The aim of this work is to experimentally study these edge effects and to highlight the parameters which could influence them. The approach has consisted in measuring the mechanical fields by Digital Image Correlation at ply scale (mesoscopic scale) on free edges of laminated samples under tensile loading.Three different materials, with different mechanical properties and microstructures have been studied as well as two sample geometries: plane samples and with ply drops. Finite element calculations allowed choosing the stacking sequence [(15/-15)2]s to be studied for experimental tests in which the edge effects are the most important and measurable.The results highlight the presence of displacements gradients and shear strain concentrations near free edges and interlaminar interfaces which depends on the inter-plies gradient of mechanical properties, width of interlaminar interfaces, and presence of a geometrical discontinuity. Moreover, observations at the microscopic scale show the presence of fissures at fiber / matrix interfaces which induce a non-linear shear behavior at mesoscopic scale
-Composites materials
-Free edge effects
-Digital image correlation
-Delamination
Source: http://www.theses.fr/2009ECLI0018/document
