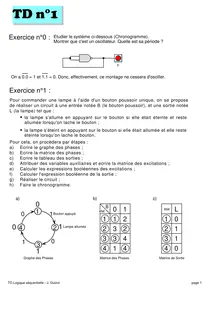

TD n°1 Etudier le système ci-dessous (Chronogramme).Exercice n°0 : Montrer que c'est un oscillateur. Quelle est sa période ? s On a 0.0 = 1 et 1.1 = 0. Donc, effectivement, ce montage ne cessera d'osciller. Exercice n°1 : Pour commander une lampe à l'aide d'un bouton poussoir unique, on se propose de réaliser un circuit à une entrée notée B (le bouton poussoir), et une sortie notée L (la lampe) tel que : la lampe s'allume en appuyant sur le bouton si elle était éteinte et reste• allumée lorsqu'on lache le bouton ; la lampe s'éteint en appuyant sur le bouton si elle était allumée et elle reste• éteinte lorsqu'on lache le bouton. Pour cela, on procèdera par étapes : a) Ecrire le graphe des phases ; b) Ecrire la matrice des phases ; c) Ecrire le tableau des sorties ; d) Attribuer des variables auxiliaires et ecrire la matrice des excitations ; e) Calculer les expressions booléennes des excitations ; f) Calculer l'expression booléenne de la sortie ; g) Réaliser le circuit ; h) Faire le chronogramme. a) b) c) 0 B état0 1 Létat1 Bouton appuyé0 1 1 1 2 1 0 Lampe allumée10 4 2 2 3 2 2 1 3 3 4 3 101 3 4 1 4 4 01 Graphe des Phases Matrice des Phases Matrice de Sortie TD Logique séquentielle - J. Guizol page 1 d) e) B B B 0 1 0 1 0 1y y y y y y1 2 1 2 1 2 00 00 01 00 0 0 00 0 1 01 11 01 01 1 0 01 1 1 11 11 10 11 1 1 11 1 0 10 00 10 10 0 1 10 0 0 Matrice des excitations Y = y .B + y .B + y .y Y = y .B + y .B + y .
