Introduction a l'electronique analogique - Cours et exercices corriges

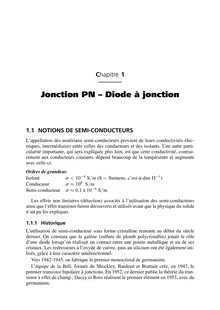

Chapitre 1Jonction PN – Diode à jonction1.1 NOTIONS DE SEMI-CONDUCTEURSL’appellation des matériaux semi-conducteurs provient de leurs conductivités élec-triques, intermédiaires entre celles des conducteurs et des isolants. Une autre parti-cularité importante, qui sera expliquée plus loin, est que cette conductivité, contrai-rement aux conducteurs courants, dépend beaucoup de la température et augmenteavec celle-ci.Ordresde grandeur.−6 −1Isolant s < 10 S/m(S= Siemens, c’est-à-dire V )8Conducteur s≈ 10 S/m−4Semi-conducteur s≈ 0,1à10 S/mLes effets non linéaires (détection) associés à l’utilisation des semi-conducteursainsi que l’effet transistor furent découverts et utilisés avant que la physique du soliden’ait pu les expliquer.1.1.1 HistoriqueL’utilisation de semi-conducteur sous forme cristalline remonte au début du siècledernier. On constata que la galène (sulfure de plomb polycristallin) jouait le rôled’une diode lorsqu’on réalisait un contact entre une pointe métallique et un de sescristaux. Les redresseurs à l’oxyde de cuivre, puis au silicium ont été également uti-lisés, grâce à leur caractère unidirectionnel.Vers 1942-1945, on fabrique le premier monocristal de germanium.L’équipe de la Bell, formée de Shockley, Bardeen et Brattain crée, en 1947, lepremier transistor bipolaire à jonctions. En 1952, ce dernier publie la théorie du tran-sistor à effet de champ ; Dacey et Ross réalisent le premier élément en 1953, avec dugermanium.•21 Jonction ...
