Etude et réalisation de sources acoustiques de puissance en composite piézoélectrique 1.3 pour appliquations

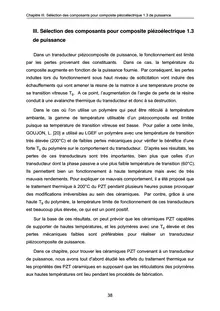

Chapitre III. Sélection des composants pour composite piézoélectrique 1.3 de puissance III. Sélection des composants pour composite piézoélectrique 1.3 de puissance Dans un transducteur piézocomposite de puissance, le fonctionnement est limité par les pertes provenant des constituants. Dans ce cas, la température du composite augmente en fonction de la puissance fournie. Par conséquent, les pertes induites lors du fonctionnement sous haut niveau de sollicitation vont induire des échauffements qui vont amener la résine de la matrice à une température proche de sa transition vitreuse T . A ce point, l’augmentation de l’angle de perte de la résine gconduit à une avalanche thermique du transducteur et donc à sa destruction. Dans le cas où l’on utilise un polymère qui peut être réticulé à température ambiante, la gamme de température utilisable d’un piézocomposite est limitée puisque sa température de transition vitreuse est basse. Pour palier à cette limite, GOUJON, L. [20] a utilisé au LGEF un polymère avec une température de transition très élevée (200°C) et de faibles pertes mécaniques pour vérifier le bénéfice d’une forte T du polymère sur le comportement du transducteur. D’après ses résultats, les gpertes de ces transducteurs sont très importantes, bien plus que celles d’un transducteur dont la phase passive a une plus faible température de transition (60°C). Ils permettent bien un fonctionnement à haute température mais avec de très mauvais ...
