Etude et réalisation de sources acoustiques de puissance en composite piézoélectrique 1.3 pour appliquations

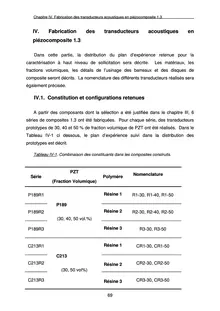

Chapitre IV. Fabrication des transducteurs acoustiques en piézocomposite 1.3 IV. Fabrication des transducteurs acoustiques en piézocomposite 1.3 Dans cette partie, la distribution du plan d’expérience retenue pour la caractérisation à haut niveau de sollicitation sera décrite. Les matériaux, les fractions volumiques, les détails de l’usinage des barreaux et des disques de composite seront décrits. La nomenclature des différents transducteurs réalisés sera également précisée. IV.1. Constitution et configurations retenues A partir des composants dont la sélection a été justifiée dans le chapitre III, 6 séries de composites 1.3 ont été fabriquées. Pour chaque série, des transducteurs prototypes de 30, 40 et 50 % de fraction volumique de PZT ont été réalisés. Dans le Tableau IV-1 ci dessous, le plan d’expérience suivi dans la distribution des prototypes est décrit. Tableau IV-1. Combinaison des constituants dans les composites construits. PZT Nomenclature Série Polymère(Fraction Volumique) Résine 1P189R1 R1-30, R1-40, R1-50 P189 Résine 2P189R2 R2-30, R2-40, R2-50 (30, 40, 50 vol.%) Résine 3 P189R3 R3-30, R3-50 Résine 1C213R1 CR1-30, CR1-50 C213 C213R2 CR2-30, CR2-50 Résine 2(30, 50 vol%) C213R3 CR3-30, CR3-50 Résine 3 69Chapitre IV. Fabrication des transducteurs acoustiques en piézocomposite 1.3 IV.2. Conditions de fabrication La technique de fabrication utilisée dans cette étude est la méthode "dice and fill" [40 ]. Elle ...
