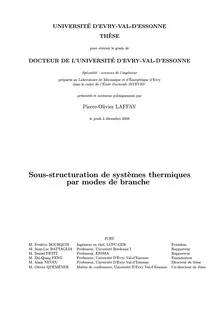

Sous-structuration de systèmes thermiques par modes de branche, Substructuring thermal systems by branch eigenmodes

Sous la direction de Alain Neveu, Olivier Quéméner
Thèse soutenue le 04 décembre 2008: Evry-Val d'Essonne
Cette étude concerne la simulation de systèmes thermiques comportant plusieurs domaines à l’aide d’une méthode d’ordre réduit adaptée au mono-corps. Les modèles modaux réduits sont construits à partir de modes de branche. Ceux-ci sont déterminés à l’aide d’un modèle détaillé et permettent la prise en compte de non-linéarités. La réduction est effectuée par la technique de l’amalgame modal découplé qui permet de façon automatique et immédiate d’obtenir une base réduite qui ne comporte qu’un faible nombre de modes à partir de la base initiale. Le couplage entre les différents domaines s’effectue par l’intermédiaire d’une résistance thermique de contact. On montre la nécessité de faire intervenir un terme supplémentaire de pénalisation de saut de flux qui vient améliorer les résultats. Les simulations numériques effectuées sur des cas tests (microprocesseur et radiateur en 2D, bloc métallique avec cartouches chauffantes en 3D) montrent la pertinence de la méthode.
-éléments finis
This study concerns the simulation of thermal systems with multiple fields with a reduced-order method suited to a single body. Reduced models are constructed from modal branch eigenmodes. They are determined using a detailed model and allow the inclusion of non-linearities. The reduction is carried out by the simplified amalgam method which allows an automatic and immediate way to obtain a reduced basis which contains only a small number of modes from the original basis. The coupling between the different areas is carried out through a thermal contact resistance. It shows the need to involve an additional flux jump penalty term to improve the results. The numerical simulations carried out on test cases (microprocessor and radiator in 2D, metal block with hot cartridges in 3D) show the relevance of the method.
-finite elements
