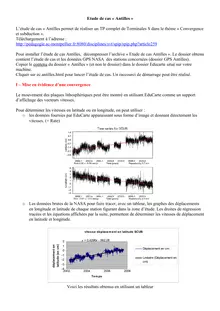

Etude de cas « Antilles »

L’étude de cas « Antilles permet de réaliser un TP complet de Terminales S dans le thème « Convergence et subduction ». Téléchargement à l’adresse : http://pedagogie.ac-montpellier.fr:8080/disciplines/svt/spip/spip.php?article259

Pour installer l’étude de cas Antilles, décompresser l’archive « Etude de cas Antilles ». Le dossier obtenu contient l’étude de cas et les données GPS NASA des stations concernées (dossier GPS Antilles). Copier le contenu du dossier « Antilles » (et non le dossier) dans le dossier Educarte situé sur votre machine. Cliquer sur ec.antilles.html pour lancer l’étude de cas. Un raccourci de démarrage peut être réalisé.

I – Mise en évidence d’une convergence

Le mouvement des plaques lithosphériques peut être montré en utilisant EduCarte comme un support d’affichage des vecteurs vitesses.

Pour déterminer les vitesses en latitude ou en longitude, on peut utiliser : oles données fournies par EduCarte apparaissant sous forme d’image et donnant directement les vitesses. (= Rate)

Les données brutes de la NASA pour faire tracer, avec un tableur, les graphes des déplacements en longitude et latitude de chaque station figurant dans la zone d’étude. Les droites de régression tracées et les équations affichées par la suite, permettent de déterminer les vitesses de déplacement en latitude et longitude.

2 1 0 -1 -2 -3 -4 2002

vite s s e d é p lace m e nt e n latitud e SCUB

y = 0,4296x - 862,08

2004 2006 Te m p s

2008

Déplacement en cm

Linéaire (Déplacement en cm)

Voici les résultats obtenus en utilisant un tableur

Lat long

BARB 15,35 11,98

Vitesses de déplacement des balises en mm

JAMA 8,36 5,11

SCUB 4,2 - 5,77

CRO1 13,46 11,03

PUR3 13,06 8 ?41

Dans EduCarte, les vitesses en latitude et longitude peuvent être saisies (Onglet « saisie d’une vitesse ») et les vecteurs peuvent être affichés.

On peut afficher les déplacements absolus des points stations

On peut afficher les déplacements relatifs en fixant un point de référence : ici CRO1 est le point de référence et les vecteurs donnent les mouvements des autres stations par rapport à ce point.

On peut donc conclure que la plaque « caraïbe » et la plaque « atlantique » convergent (visible au niveau des déplacements avec JAMA et SCUB)

II - les caractéristiques d’une zone de subduction

1° - les caractéristiques morphologiques et géométriquesOn utilise les différents outils (carte, coupes, vues 3D,…) proposés par le logiciel pour mettre en évidence : oLa fosse oL’arc volcanique oLa limite des plaques

Arc volcanique

Fosse

Présence d’un arc volcanique, d’une fosse bordant cet arc volcanique

2° - La forte sismicité régionale et la répartition spatiale des séismes

Plan de Benioff

Les séismes sont répartis dans l’espace selon un plan partant de la fosse et plongeant à environ 45 ° sous la plaque caraïbe: le plan de Benioff Wadati

3° - Les déformations liées à la convergence : On a réalisé dans cette région, un profil sismique par sismique de réflexion. Il a été matérialisé par un trait rouge sur la carte. L’onglet « données sédimentaires » permet d’afficher 3 points. En cliquant sur ces trois points on peut afficher : oLe profil sismique oLa carotte 541 oLa carotte 542 Leur visualisation nécessite l’autorisation d’affichage des fenêtres « pop-up »

On dispose sur le même écran ces données pour observer la disposition des couches de sédiments au niveau 541 et 543.

La série de la carotte 541 est concordante alors que la carotte 543 montre un contact anormal Du miocène se retrouve sur du pliocène qui est plus récent. Il a donc eu un chevauchement du miocène sur le pliocène. Un chevauchement = faille inverse, est une preuve d’une tectonique en compression. Le chevauchement est confirmé par le profil sismique qui montre en 541 une série de réflecteurs. Le chevauchement (prisme d’accrétion) argumente d’une tectonique en compression et confirme donc la convergence.

4° - Les anomalies thermiques:

Dans cette zone sismiquement active, des séismes ont eu lieu le 29-11-2007 et le 06-02-2008. On peut afficher, en plus des séismes régionaux de la base de données, les épicentres de ces « séismes d’intérêt » (à gauche du cadre carte) et les stations GBTF et MLTF qui ont enregistré ces séismes.

En cliquant sur chaque épicentre, on peut afficher le sismogramme de chaque séisme grâce à SeisGram2K.

Localisation des épicentres et des deux stations d’enregistrement

Trajet direct des ondes pour aller du foyer à la station d’enregistrement

Pour le séisme du 29-11-2007 : les ondes P directes vont du foyer profond à la station dans une zone montrant peu de séismes donc peu rigide et déformable (trajet rouge). Pour le séisme du 06-02-2008 : les ondes P directes vont du foyer plus superficiel, à la station dans une zone montrant beaucoup de séismes donc rigide et cassante (trajet bleu).

Analyse sommaire des deux sismogrammes

Dans un premier temps on dépouille le sismogramme et on pointe l’arrivée des ondes P. Ensuite, on peut activer dans l’affichage, le mode « expert ». Un bouton supplémentaire apparaît. En cliquant sur ce bouton, on peut afficher les temps d’arrivée théoriques calculés à partir du modèle IASP 91. Demander l’afficha e des ondes P. Le tem s d’arrivée théori ue des ondes P à la station, s’affiche.

Pour le séisme du 29-11-2007, le plus profond, les ondes P arrive en retard à la station GBTF. Les ondes traversent une zone de roches plus chaudes, ce qui engendre un ralentissement des ondes P. On met ainsi en évidence une zone plus chaude sous l’arc volcanique ou anomalie thermique positive.

Pour le séisme du 6- 2 – 2008, les ondes sont en avance à l’arrivée à MLTF. Elles passent surtout dans la zone de séismes, = zone cassante donc rigide. Les ondes auraient traversées une zone plus froide donc plus cassante. On met ainsi en évidence une zone plus froide sous la fosse ou anomalie thermique négative. Remarque :

Le modèle IASP 91 utilisé pour le calcul est un modèle global. Il n’est donc pas strictement fait pour les zones superficielles. L’utilisation de ce modèle dans cette activité est donc critiquable.

Cependant, on peut faire la même démarche et calculer les temps d’arrivées en utilisant l’hodochrone local appliqué à la zone des Antilles. Connaissant la profondeur, la distance à l’épicentre, on peut obtenir le temps d’arrivée des ondes P à chaque station. Les résultats obtenus par cette méthode donnent les mêmes tendances : ondes P en retard le 29-11-2007 pour GBTF et en avance le 06-02-2008 pour MLTF. Ce type de calcul, plus rigoureux dans la méthode, s’avère plus long donc difficile à intégrer dans une séance de terminale (où le temps est compté !). Les résultats donnant les mêmes tendances, il paraît plus judicieux de passer par le modèle IASP 91 calculant les arrivées théoriques en mettant les réserves nécessaires lors de la correction avec les élèves

Fiche technique SeisGram2K

Pour charger un fichier : Fichier – Sélectionner un fichier.

Augmenter l’amplitude

Diminuer l’amplitude

Appel de l’outil depointage

Zoom sur le temps

Appel de l’outil pour filtrer

Anti-zoom sur le temps

La barre d’outils de SeisGram2K

Déplacement sur l’enregistrement

Transformation des unités d’amplitude de

Synchroniser les traces

Afficher hodochrone des séismes proches

Verrouiller l’alignement des traces

Afficher hodochrone des séismes lointains

Placer le sismogramme actif en pleine

Bouton de lancement d’EduCarte

LesfonctionsàaffichernéisscereasiCliquer sur « Affichage » et cocher l’option choisie Les temps de parcours :permet d’afficher le bouton caché des temps d’arrivée théoriques calculés d’après le modèle AISP 91

Fenêtre à renseigner pour afficher les temps d’arrivée théoriques des ondes sélectionnées (P, S, PmP, …)

Afficher les phases théoriques

Mode Expert :permet de faire apparaître les boutons cachés Intégrer et Différentier et affichage des phases théoriques

« Intégrer » permet d’obtenir l’amplitude du déplacement à partir de la vitesse de déplacement. « Différentier » fait l’inverse.

La fenêtre Information :

Elle permet d’obtenir les informations concernant le séisme et la station d’enregistrement.

L’outil « Pointer » Il permet de dépouiller les sismogrammes

Cliquer sur Pointer pour faire apparaître les boutons de l’outil « Pointer »

Bouton d’appel de la fenêtre « Info »

Cliquer sur l’onde dont on veut le temps d’arrivée (P, S, ou autre) et ensuite aller sur le sismogramme pour pointer son temps d’arrivée. Une barre matérialise le temps d’arrivée de l’onde
