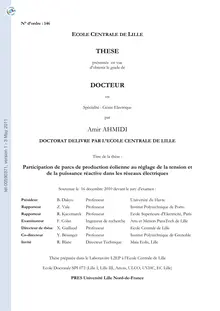

Participation de parcs de production éolienne au réglage de la tension et de la puissance réactive dans les réseaux électriques, Wind farms participation at voltage and reactive power regulation in the power system network

Sous la direction de Xavier Guillaud, Yvon Bésanger
Thèse soutenue le 16 décembre 2010: Ecole Centrale de Lille
Nous proposons dans cette thèse, différents outils de réglage de tension et de gestion de la puissance réactive en fonction des conditions de raccordement des éoliennes au réseau électrique. Trois cas figure sont étudiés : raccordement direct sur un poste source de distribution, raccordement des éoliennes réparties dans un réseau de distribution et raccordement d’un ensemble de parcs éoliens au réseau de transport.Un algorithme de réglage basé sur l’asservissement de la puissance réactive est proposé pour le raccordement direct d'un parc sur un poste source. Un réglage coordonné de tension en présence de régleur en charge est proposé (D-RCT) pour le raccordement des éoliennes reparties dans un réseau de distribution. On propose aussi une version plus décentralisée du réglage coordonné (D2-RCT) qui pourrait être implantée sous forme de système multi-agents intelligents (SMA). Un system de control multi-niveaux est proposé pour le raccordement d’un ensemble de parcs éoliens au réseau de transport. Il permet de répondre de manière optimale à une demande puissance réactive envoyée par le gestionnaire du réseau de transport. Les différents types de réglages proposés sont basés sur des algorithmes d’optimisation multi-objectifs. Afin de valider en temps réel le bon fonctionnement des stratégies de réglages développées ainsi que leurs modes de communication, une implantation expérimentale sous simulateur temps réel RT-Lab a été effectuée. Enfin, les résultats des simulations montrent l’amélioration de l’intégration de la production décentralisée dans les réseaux électriques
-Service système
-Réglage coordonné de tension
-Réglage multi-niveaux
-Fonction d'optimisation multi-objectif
-Prévision de la production éolienne
-Réseau de distribution et de transport
-Simulateur temps réel
-Réglage distribué coordonné de tension
In this PhD dissertation, we propose various voltage and reactive power regulation algorithms for different connection types of the wind farm to the power network. Three connection types are considered here: a wind farm connected directly to the distribution network, dispersed wind turbines connected to the distribution network and a set of wind farms connected to the transmission system.A closed loop controller (Wind Farm Controller) is proposed in case of a directly connected wind farm to the distribution network.A coordinated voltage control in the presence of on load tap changer (D-CVC) is proposed in case of dispersed wind turbines connected to the distribution network. We also propose a more decentralized version of D-CVC named D2-CVC; this version can be also implemented under multi-agent system (MAS).A multi-level control system is proposed in case of a set of wind farms connected to the transmission system. It allows the wind farms to optimally participate at reactive power balancing in transmission network. All the proposed voltage algorithms are based on a multi-objective optimization function. The experimental implementation of these regulation algorithms is run under RT-Lab real-time simulator. It allows validating their real-time operation and their communication modes before the implementation on a real site.The results of the current thesis show the improvement of distributed generation integration in the power system network
-Service system
-Coordinated voltage control
-Multi-levels control
-Multi-objective optimization function
-Wind power generation forecasting
-Distribution and transport networks
-Real-time simulator
-Ditributed coordinated voltage control
Source: http://www.theses.fr/2010ECLI0024/document
