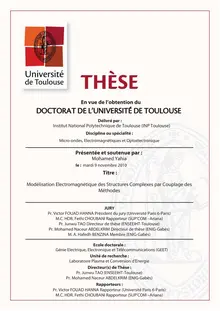

Modélisation électromagnétique des structures complexes par couplage des méthodes, Electromagnetic analysis of complex waveguide discontinuities using hybrid methods

Sous la direction de Jun wu Tao, Mohamed Naceur Abdelkrim
Thèse soutenue le 09 novembre 2010: Université de Gabès (Tunisie), INPT
L'hybridation des méthodes numériques est l'une des nombreuses pistes dans la recherche de la rapidité et de l'efficacité et de la précision d'une modélisation électromagnétique des structures complexes associant des parties de formes régulières de grandes dimensions électriques et des parties de formes complexes de dimensions plus modestes. Au lieu d'une seule formulation globale, on cherche à appliquer l'hybridation de plusieurs méthodes numériques notamment la méthode variationnelle multimodale (MVM), la méthode des éléments finis (FEM) et les réseaux de neurones artificiels. Un nouveau schéma hybride original qui combine la MVM et la FEM a été proposé pour caractériser une discontinuité complexe dans un guide d'onde rectangulaire. Les résultats obtenus tout en étant conformes aux résultats fournis par les simulateurs commerciaux et les résultats expérimentaux, apportent une amélioration sensible quant au temps de calcul. Le schéma hybride a été étendu pour la caractérisation des discontinuités complexes en cascade et appliqué à la conception de filtres micro-onde présentant des discontinuités complexes permettant ainsi un gain de temps très important. L'hybridation des réseaux de neurones artificiels et les méthodes modales a amélioré le temps de calcul pour l'analyse des discontinuités simples dans les guides d'onde rectangulaires ce qui a permis d'améliorer l'optimisation des filtres à guides d'ondes nervurés.
-Modélisation électromagnétique
-Discontinuités uni-axiales
-Guides d'onde rectangulaires
-Guides d'ondes nervurés
-Discontinuités complexes
-Filtres micro-ondes
-Méthode variationnelle multimodale
-Méthode des éléments finis
-Réseaux de neurones artificiels
-Méthode du simplexe
Hybridization of numerical methods is one inventive way in the research of the rapidity, the efficiency and the precision of the electromagnetic modeling of complex structures joining straight and large elements with complex and small ones. Instead of a global and unique formulation, we hybridize many numerical methods which are the modal methods, the finite element methods and the artificial neural networks. A novel computer- ided design (CAD) tool of complex passive microwave devices in rectangular waveguide technology is suggested. The multimodal variational method is applied to the full-wave description in the rectangular waveguides while the finite element analysis characterizes waves in the arbitrarily shaped discontinuities. The suggested hybrid approach is successfully applied to the full-wave analysis of complex discontinuities with great practical interest, thus improving CPU time and memory storage against several full-wave finite element method (FEM) based CAD tools. The proposed hybrid CAD tool is successfully extended to the design of filters with cascaded complex discontinuities. The hybridization of modal methods and the artificial neural networks improved the CPU time in the analysis of simple waveguide discontinuities which enhanced the optimization of rectangular ridged waveguide filters.
-Electromagnetic modeling
-Uniaxial discontinuities
-Rectangular waveguides
-Ridged waveguides
-Multimodal variational method
-Finite element method
-Artificial neural networks
-Simplex method
Source: http://www.theses.fr/2010INPT0105/document
