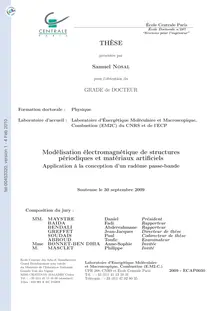

École Centrale Paris
École Doctorale n˚287
“Sciences pour l’ingénieur”
THÈSE
présentée par
Samuel Nosal
pour l’obtention du
GRADEdeDOCTEUR
Formation doctorale : Physique
Laboratoire d’accueil : Laboratoire d’Énergétique Moléculaire et Macroscopique,
Combustion (EM2C) du CNRS et de l’ECP
Modélisation électromagnétique de structures
périodiques et matériaux artificiels
Application à la conception d’un radôme passe-bande
Soutenue le 30 septembre 2009
Composition du jury :
MM. MAYSTRE Daniel Président
BAIDA Fadi Rapporteur
BENDALI Abderrahmane Rapp
GREFFET Jean-Jacques Directeur de thèse
SOUDAIS Paul Codirecteur de thèse
ABBOUD Toufic Examinateur
Mme BONNET-BEN DHIA Anne-Sophie Invitée
M. MASCLET Philippe
Ecole Centrale des Arts et Manufactures
Laboratoire d’Energétique MoléculaireGrand Etablissement sous tutelle
et Macroscopique, Combustion (E.M2.C.)du Ministère de l’Education Nationale
Grande Voie des Vignes UPR 288, CNRS et École Centrale Paris 2009 - ECAP0030
92295 CHATENAY MALABRY Cedex Tél. : +33 (0)1 41 13 10 31
Tél. : +33 (0)1 41 13 10 00 (standard) Télécopie : +33 (0)1 47 02 80 35
Télex : 634 991 F EC PARIS
tel-00453320, version 1 - 4 Feb 2010tel-00453320, version 1 - 4 Feb 2010Remerciements
es trois années de thèse me laisseront un excellent souvenir. Les personnes de grande qualité
que j’ai eu l’honneur de côtoyer, y sont très certainement pour quelque chose...C
Ainsi, je souhaite tout d’abord remercier très vivement Jean-Jacques Gre!et et Paul Soudais, mes
directeurs de thèse.
Paul Soudais m’a suivi quotidiennement, alors que je travaillais dans les locaux de Dassault Avia-
tion, à Saint-Cloud. Il a été le témoin de ma vie de thésard : des périodes d’action, de motivation,
de stress aussi, et enfin de doute. J’ai beaucoup appris à ses côtés; c’est quelqu’un de grande
qualité dont le pragmatisme a plus d’une fois permis de canaliser mes élans “lyriques”. Merci Paul!
Jean-JacquesGre!etatoujourssuivideprèsetavecbeaucoupd’intérêtl’évolutiondemestravaux.
Ses conseils avisés, ainsi que sa (très) grande culture scientifique, ont, à bien des reprises, été
précieux pour ma recherche. Je suis particulièrement honoré d’avoir été son thésard. Merci Jean-
Jacques!
Fadi Baida et Abderrahmane Bendali m’ont fait l’honneur de rapporter sur ma thèse et je leur en
suis très reconnaissant. Je remercie aussi Toufic Abboud, Daniel Maystre, Anne-Sophie Bonnet-
Ben Dhia et Philippe Masclet d’avoir accepté de faire partie du jury. Enfin, merci à Juan Mosig
d’avoir accepté de faire partie du jury, même si, pour des raisons d’agenda, sa venue n’a finalement
pas été possible.
Je tiens aussi à remercier les personnes du département EMIR de Dassault Aviation, qui m’ont
accueilli les bras ouverts. Ma gratitude va tout naturellement à Gérard Leflour et Jean-Claude
Verneuil, chef et chef-adjoint, d’avoir accepté que je travaille au sein de leur équipe. Je remer-
cie bien-sûr et tout particulièrement Quentin Carayol, Hervé Stève, Nicolas Vukadinovic, Olivier
Calvo-Perez et Maguelone Justy : j’ai eu beaucoup de plaisir à travailler avec vous.
Je pense aussi aux thésards que j’ai pu côtoyer au cours de ces trois années. Merci à Franciszka
Dembinska, Jonathan Chetboun, Ludovic Martin, Pierre-Elie Normand et à tous les stagiaires que
j’ai croisés. Les pauses café furent toujours un bon moment de l’après-midi, tout comme les repas
et les séances d’escalade.
Je tiens aussi à remercier Marine Laroche et François Marquier pour l’aide qu’ils m’ont apportée
lorsque j’en ai eu besoin.
Je remercie également Pascale Thiébaut pour la réflexion qu’elle m’a aidé à mener dans le cadre
du “nouveau chapitre de la thèse”, proposé par l’Association Bernard Grégory.
L’équipe de l’Ecole Doctorale de l’Ecole Centrale mérite également que je les remercie. Leur e"-
cacité toujours égale et leur bonne humeur constante rendent la vie si simple...
Pour finir, je tiens à remercier mes parents, ma famille et tous mes amis, sans qui je ne serais pas
devenu ce que je suis, et pour les encouragements qu’ils m’ont apportés lors de ma thèse.
tel-00453320, version 1 - 4 Feb 2010tel-00453320, version 1 - 4 Feb 2010Abstract
requency selective surfaces (FSS) for radar stealth or in optics have been widely stu-F died. For more than two decades, articial materials have been designed to highlight
specific behaviour, like the existence of allowed or forbidden bands, negative refraction,
ultra-refraction... Moreover, antennas based upon an array of radiating elements improve
the compactness and integration of these features.
The problem of the di!raction of a plane wave by 3D biperiodic scatterers can be solved
by finite-elements methods (FEM) or biperiodic boundary integral equations (BIE). It is
often done by hybrid methods, that combine FEM and BIE.
We choose to develop a hybrid method that uses two variants of the BIE method. Semi-
infinite outer domains are treated by biperiodic integral equations (3D2D IE) and inner
bounded domains are treated by 3D free-space integral equations (3D IE). Pseudoperiodic
boundaryconditionsareenforcedinthescatteringbiperiodicstructure.Thenumericalcode
isdevelopedintheframeworkofDassaultAviation’sSPECTREcode,whichisageneral3D
code, in order to take advantage of the various models that have already been developed :
arbitrary number of sub-domains of various shapes or materials, treatment of the di!erent
types of junctions between sub-domains, thin slabs.
Thee"ciencyintermsofaccuracyandcomputationtimeofthenumericalcodeisvalidated
by comparison of the results from other numerical simulations or measurements. All the
test cases are representative of several of the main phenomena that can be observed in
metamaterials : FSS, “extraordinary” transmission, high-impedance surfaces.
Finally, a bandpass radome which is independent to the angle of incidence is studied. The
proposed numerical method is used. The chosen structure is based upon an array of coaxial
cavities in a metallic slab. We explain the physical origin of resonances that appear and we
suggest a geometrical evolution of the profile of the cavities, to favor a wideband behavior.
Keywords : biperiodic structures, integral equations, metamaterials, frequency selective
surfaces (FSS).
tel-00453320, version 1 - 4 Feb 2010tel-00453320, version 1 - 4 Feb 2010Résumé
es surfaces sélectives en fréquence (FSS) pour la furtivité radar ou l’optique ont étéL largement étudiées. Depuis plus de vingt ans, des matériaux artificiels ont été conçus,
permettantd’obtenirdespropriétésparticulières,notammentl’existencedebandespermises
ou interdites, réfraction négative, ultra-réfraction. Par ailleurs, des antennes basées sur la
mise en réseau d’un élément rayonnant sont plus compactes et plus facilement intégrables.
Le problème de la di!raction d’une onde plane par des réseaux tridimensionnels bipério-
diques peut être résolu par éléments finis ou par équations intégrales bipériodiques; il l’est
souvent par une méthode hybride combinant la méthode des éléments finis et la méthode
aux équations intégrales.
Nousavonschoisidedévelopperuneméthodehybrideutilisantdeuxvariantesdelaméthode
aux équations intégrales. Les domaines semi-infinis (l’extérieur du réseau) sont traités par
des équations intégrales bipériodiques (EI3D2D), et les domaines bornés (l’intérieur du
réseau) sont traités par des équations intégrales tridimensionnelles (EI3D), auxquelles on
impose des conditions aux limites de pseudopériodicité. Ce code numérique est développé
dans le cadre du code SPECTRE de Dassault-Aviation, qui est un code généraliste 3D, afin
de bénéficier de la richesse des modèles qui y ont déjà été développés (modèle composé d’un
nombre quelconque de sous-domaines de formes et de matériaux quelconques, traitement
des di!érents cas de jonctions entre sous-domaines, matériaux de faible épaisseur).
L’e"cacité en termes de précision et en temps de calcul de la méthode numérique est
validée par comparaison des résultats avec d’autres simulations numériques et également
avec des résultats de mesures. Les cas testés sont représentatifs de plusieurs des princi-
paux phénomènes liés aux métamatériaux : surfaces sélectives en fréquence, transmission «
extraordinaire », surfaces à haute impédance.
Enfin, nous étudions un radôme passe-bande indépendant à l’angle d’incidence, à l’aide
de la méthode numériqu
