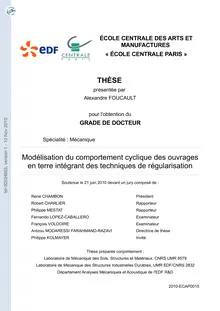

Modélisation du comportement cyclique des ouvrages en terre intégrant des techniques de régularisation., Cyclic behaviour modeling of geotechnical structures including regularization methods

Sous la direction de Arezou Modaressi
Thèse soutenue le 21 juin 2010: Ecole centrale Paris
L'objectif technique majeur de cette thèse se rapporte au développement d'un outilde simulation numérique fiable et robuste adapté à la maîtrise et la connaissance dufonctionnement mécanique des ouvrages géotechniques. Cet outil de simulation doitnotamment permettre une maîtrise des scénarii les plus pénalisants pour leur tenue,notamment sous l'aléa sismique.La qualité des résultats d'un tel outil dans le cadre de la méthode des éléments finisest fonction du modèle de comportement utilisé, de la qualité de l'intégration dumodèle et de sa résolution numérique. Dans le cadre de ce travail, le modèleélastoplastique de comportement cyclique des sols de l'ECP (dit de Hujeux) a étéintroduit dans Code_Aster selon un schéma d'intégration implicite, permettant ainsiune représentation fine et précise des phénomènes mis en jeu durant l'aléasismique. Ce modèle possède également l'avantage d'être adapté au comportementde différents types de sols dans le cadre des milieux poreux sous l'hypothèse despetites déformations. Après validation sur des chemins de chargement variés, lemodèle est à présent utilisé pour la simulation de la construction par couches, de lamise en eau et de la tenue sismique de barrages en terre.Le caractère non standard et adoucissant de ce modèle conduit à mettre en oeuvredes techniques de régularisation pour résoudre le problème de dépendancepathologique des résultats aux maillages lors de l'apparition de modes de ruinelocalisée. Le modèle de second gradient de dilatation est utilisé en complément aumodèle de comportement de Hujeux pour contrôler la largeur des bandes delocalisation apparaissant sur les structures étudiées. La prise en compte d'unecinématique enrichie permet de rendre objectives aux maillages les réponses desstructures durant leur phase d'adoucissement mais n'instaure pas l'unicité dessolutions aux problèmes posés suite aux instabilités. Dans le cadre d'essaisbiaxiaux drainés sur des matériaux dilatants exprimés au sein des milieux dusecond gradient de dilatation, il est apparu une dépendance de la largeur desbandes de cisaillement à l'état de contraintes initial en plus des propriétés desmatériaux.A partir d'un exemple analytique d'une bande de matériau cisaillée, cettedépendance a pu être exprimée, comparée et maîtrisée en fonction des paramètresde régularisation par rapport aux résultats des simulations numériques. L'extensionde cette approche à un cas de stabilité de pente sous chargement d'une fondationsuperficielle a ensuite été entrepris. La dépendance des largeurs de bandes à l'étatde contraintes initial est apparue comme un élément clé de la maîtrise du couplageentre le modèle de second gradient de dilatation et les modèles de type Cam-Clay
-Comportement cyclique des sols
-Simulation numérique
-Modèle de Hujeux
-Essai biaxial drainé
-Stabilité de pente
-Ouvrages en terre
The main technical objective of this PhD thesis deals with the development of a soilbehavior numerical tool. It should be robust, efficient and adapted to model themechanical behavior of geotechnical structures (e.g. embankment dam) under theworst loading scenarii such earthquakes.In the finite element method, the quality results is directly linked to the soilconstitutive model, the integration scheme and the numerical resolution. In this PhDThesis, the ECP elastoplastic soil model is introduced in Code_Aster through animplicit scheme. An implicit scheme ensures to respect the theoretical formulation ofthe model. The ECP constitutive model is one of the models available in theliterature to represent the behaviour of different kinds of soils under cyclic loadingsand it is used since the 80's by hydraulic engineers at EDF. It is expressed in termsof effective stresses and infinitesimal strains. The developments are validated forlaboratory tests in a large scale of loading paths. On the other hand, the study of asand embankment was performed and compared to the results obtained with thefinite element software GEFDyn developed at ECP.The ECP model is based on a non-associated flow rule and it is able to reproduce asoftening behavior. When shear bands occur in the structure, these properties leadto a pathological sensitivity of the results depending on the mesh size. Therefore, aregularization technique has to be used to circumvent this problem and to obtainobjective results with respect to the mesh. The second gradient of dilation model isthus chosen to be coupled to the ECP model and in this way, to ensure a spatiotemporalindependence of results. However, this mesh independence still evolves ina potential domain of solutions, when instability occurs. The simulations of drainedbiaxial tests on laboratory samples show a dependence of shear bands thickness inregard to the initial stress state and material properties.An analytical problem of a dilatant shear band is used to extract the key factors.These theoretical solutions are compared and validated to numerical responses,which are in good accordance. A bearing capacity problem was also solved todemonstrate the potential of the method. The conclusion of this work establishes themain role of initial stress state over the shear band thickness in the context of thesecond gradient of dilation model and the models based on Cam-Clay approach.
-Soil cyclic behavior model
-Drained biaxial test
-Bearing capacity
-Implicit scheme
-Embankment
