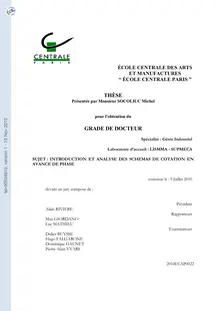

Introduction et analyse des schémas de cotation en avance de phase, Introduction and analysis of the tolerancing schemes, during the first design stages.

Sous la direction de Alain Riviere
Thèse soutenue le 09 juillet 2010: Ecole centrale Paris
Il y a peu, j’ai pu lire « qu’on pouvait considérer que les ponts romains de l’Antiquité, pouvaient être considérés comme inefficaces, au regard des standards actuels : ils utilisaient trop de pierre et énormément de travail était nécessaire à leur construction. Au fil des années, pour répondre à une problématique équivalente, nous avons appris à utiliser moins de matériaux et à réduire la charge de travail ». Ces problématiques nous les retrouvons aussi en conception mécanique où l’on essaye en continu de proposer des systèmes de plus en plus performants mais devant être conçus en moins de temps, étant moins cher à produire et fournissant des prestations au moins équivalentes à ce qui a déjà été conçu.Au cours d'un processus de conception classique, les concepteurs définissent une géométrie ne présentant aucun défaut puis, étant donné que les moyens de production ne permettent pas d’obtenir de telles pièces finales, ils spécifient les schémas de cotation définissant les écarts acceptables garantissant le bon fonctionnement du système. Seulement, cela est fait après avoir produit les dessins détaillés, c'est à dire trop tard. Pour répondre à cette problématique, je présenterai l’intégration, très tôt dans le cycle de vie de conception, d’un processus de validation optimisé, basé sur une maquette numérique directement en lien avec sa représentation fonctionnelle (maquette fonctionnelle), et permettant de valider des schémas de cotation 3D standardisés.Je décrirai d'abord ce que l’on entend par « maquette fonctionnelle » et surtout ce que cette nouvelle définition apporte en plus de la définition numérique. Une fois ce point abordé, je détaillerai les liens qui permettent d’avoir une unicité de l’information au sein de l’environnement de travail, tout comme les processus qui permettent de lier les représentations fonctionnelles et numériques.Ensuite, je détaillerai les processus basés sur ces concepts, et qui ont pour but de valider les choix qui sont effectués en avance de phase au niveau des schémas de cotation. Pour ce faire, je commencerai par présenter l’analyse au pire des cas (utilisant les modèles de domaines écarts notamment), permettant de garantir le bon fonctionnement de l’ensemble mécanique, dans le cas ou touts les écarts se retrouvent à l’intérieur des zones respectives (définies par les tolérances).Enfin, je finirai par introduire ce qu’une couche statistique, couplée à l’analyse au pire des cas utilisant les enveloppes convexes, peut amener dans le contexte industriel et notamment sous la contrainte temporelle.
-Maquette Numérique
-Optimisation du processus de conception
-Tolérancement
-Convex hull
-Définition par interfaces mécaniques
Some time ago, I read "According to our current standards, we could consider Roman bridges of ancient times as ineffective: they used too much stone and hard work during construction. Over the years, in order to respond to similar problems, we learned how to use fewer materials and reduce the workload. These issues can also be found in the mechanical design field, where we continuously try to offer more efficient systems, but which have to be designed in less time, be cheaper to produce and provide benefits at least equivalent to what has already been designed.During a conventional design process, designers define the ideal geometries and - given that the machining tools cannot produce mechanical parts without any geometrical defects - specify the associated tolerancing schemes. These tolerancing schemes define acceptable geometrical deviations, thus providing a well-functioning system. Unfortunately this is done after having designed detailed parts and thus, too late.In order to address this problem, I will begin by introducing the integration, in the first design stages, of a new optimized validation process based on a Digital Mock-Up, directly linked to its functional representation (Functional Mock-Up), in order to validate 3D standardized tolerancing schemes. I'll first describe what is meant by "Functional Mock-Up" (FMU) and specify which information is added to the Digital Mock-Up (DMU). Once that is done, I will detail the relationship that leads to the uniqueness of the information and the processes linking the Functional and Digital representations.Then, I'll detail the processes based on these concepts, which aim to validate the tolerancing schemes, during the early design stages. To do this, I'll begin by introducing the worst case analysis (using the deviation domain model), which ensures the proper functioning of the mechanical system. Finally, I will end this by introducing the benefits that can be brought, by coupling a statistical layer to the worst case analysis (using the convex hull).
-Digital Mock-Up
-Design life-cycle optimization
-Tolerancing
-Gap and deviation spaces
-Functional skeleton
