Imagerie électro-optique Pockels aux échelles micro et nanométriques en physique et biophysique, Electrooptical Pockels Imaging at micro and nanometric scale for physics and biophysics

Sous la direction de Dominique Chauvat, Joseph Zyss

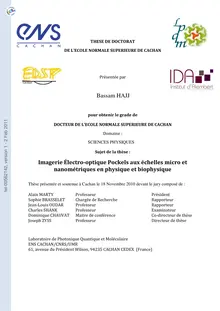

Thèse soutenue le 18 novembre 2010: École normale supérieure de Cachan
Le but de ce mémoire est de valider la microscopie électro-optique Pockels comme méthode de mesure et de cartographie de champ électrique aux échelles micro et nanométriques. Une première partie est dédiée à la description de l’instrumentation d’imagerie mise en jeu. Nous développons ensuite son application en physique et biophysique. Une étude de couches minces monocristallines de 2-methyl-4-nitroaniline (MNA) a permis de sonder localement la variation de champ électrique appliqué, mais aussi d’étudier l’orientation des axes optiques de ce cristal dans l’espace. A l’échelle sub-longueur d’onde nous avons pu isoler la modulation électro-optique de la diffusion de lumière associée à une nanoparticule isolée de KTiOPO4 (KTP) d’une taille de 150nm. La dépendance polaire du signal Pockels sur la polarisation lumineuse incidente a permis de prédire l’orientation de la maille cristalline du KTP dans l’espace. De telles sondes de champs électriques nanométriques peuvent avoir de nombreuses applications en nano-photonique. Dans le cas d’entité biologiques comme des neurones, la propagation de l’information est assurée par celle d’un champ électrique dans les membranes plasmiques. Dans une première étape, nous nous sommes intéressés à l’étude de bicouches artificielles dopées par un colorant non-linéaire, le DI-8-ANEPPS. Un signal électro-optique Pockels y a été mesuré pour la première fois. La caractérisation de l’insertion du colorant dans la membrane a été aussi discutée. La grande sensibilité à la mesure d’un champ électrique assurée par l’interféromètre permet d’envisager des possibilités d’applications dans des cellules vivantes. Des expériences menées sur des cellules de type PC12 ont montré l’existence d’un signal optique qui est associé à la distribution spatiale du champ électrique. L’ensemble de ces travaux montrent que la microscopie électro-optique s’avère constituer un outil important pour la physique et biophysique.
-Effet Pockels
-Microscopie
-Interférométrie
-Cartographie de champs électriques
-Films minces organiques
-Nano-cristaux
-Bicouche artificielle
-Cellule type PC12
-Patch-clamp
The aim of this thesis is to validate the electro-optical Pockels microscopy as a powerful technique for electric field imaging at nano and micrometer scales. A first part of this manuscript is dedicated to the instrumental aspects of this new microscope modality. Then we discuss its application in physical and biophysical domains. We have investiguqted 2-methyl-4-nitroaniline(MNA) monocrystalline molecular thin films where the electric field distribution could be imaged, and crystal orientation retrieved. At sub-wavelength scale, we were able to isolate the electro-optical modulation of light scattered by isolated 150nm size KTiOP04 (KTP) nanoparticles. Using the angular dependency of the Pockels response to the polarization of light we could determine the a priori random, spatial orientation of the nanocrystal. Such electric-field nano-probe configuration could find its way in various applications. In the case of biological entities such as neurons, information is transmitted via an electric field signal, propagating through the plasmid membrane. We concentrated first on a model artificial membrane doped with the DI-8-ANEPPS nonlinear dye, evidencing for the first time a Pockels electro-optical response. A relatively high sensitivity to the electric field allows to envision interesting applications in living cells. Experiences performed with PC 12 cells have shown an optical response that reflects the electric field spatial distribution. This work demonstrates that the electro-optical microscopy is emerging as a new powerful tool for sub-wavelength investigation of electro-optical properties in physics and biology.
