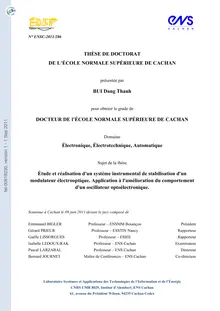

Étude et réalisation d'un système instrumental de stabilisation d'un modulateur électrooptique : application à l'amélioration du comportement d'un oscillateur optoélectronique, Characterization of an electro-optical modulator, drift compensation of its transfer function : application to improve the operation of an optoelectronic oscillator

Sous la direction de Pascal Larzabal, Bernard Journet
Thèse soutenue le 09 juin 2011: École normale supérieure de Cachan
Les modulateurs electro-optiques (EOM) sont des composants importants dans les systemes de telecommunication. Malheureusement, ils ne sont pas parfaitement stables dans Ie temps et leur fonction de transfert (TF) a tendance a se decaler durant Ie temps d'operation. La derive de la TF d'un EOM peut etre expliquee par des effets differents tels que les changements de la temperature ambiante, de la polarisation ou de l'efficacite de couplage optique. La these presente une methode de me sure de la derive de la TF de I'EOM (a grace d'estimation du comportement non-linearite du modulateur, NLl), et propose deux systemes instrumentaux pour ameliorer son fonctionnement: Ie premier pour contraler la temperature de l'EOM, il est possible de forcement reduire cette derive, Ie deuxieme pour compenser la derive (la stabilisation du point de fonctionnement autour du point quadrature est obtenue jusqu'au 0,22% ou la fluctuation de phase est de 0,44°). Ces techniques ont ete aussi appliquees pour ameliorer Ie comportement d'un oscillateur optoelectronique haute frequence. Nous avons realise les experiences par asservissement de temperature, par compensation de la derive. Pour une stabilite de I'OEO a court terme, la stabilisation de la frequence est amelioree jusqu'a 28% en utilisant un contrale de temperature seule etjusqu'a 71 % avec les deux processus. Pour une stabilite de l'OEO a long terme, en deux cas sans contra Ie, I'OEO fonctionne pendant 3 heures et pendant 1,6 heure (puis I'OEO ne marche plus). En utilisant une compensation de la derive de la TF de I'EOM, l'OEO fonctionne bien meme apres 7 heures et 8 heures.
-Modulateur électro-optique
-Fonction de transfert
-Point de fonctionnement
-Régulateur PID numérique
-Contrôle de température
-Non-linéarité
-Compensation de la dérive
-Oscillateur optoélectronique
Electro-optic modulators (EOM) are important components in telecommunication systems. Unfortunately, there are some physical effects like ambient temperature variations, polarization and inherent photorefractive coefficient which are due to the drift of EOM transfer function (TF). The thesis presents a method for measuring the drift of the TF of EOM (based on a nonlinearity behavior of modulator - NLl), and propose two instrumentation systems to improve their operations: one to control the temperature of EOM, it is possible to significantly reduce the drift, the second to compensate the drift (the bias point stabilization around the quadrature point is obtained up to 0.22% or the phase fluctuation is 0.44°). These techniques have been applied to improve the behavior of an optoelectronic oscillator high frequency. Four experiments are carried out by controlling the EOM temperature and by compensating the EOM drift. For a short-term stability of OEO, the stabilization of the frequency is obtained with 28% with using a temperature control, up to 71 % with the two techniques. For a long-term stability of OEO, in cases without any control, the OEO has worked for 3 hours and for 1.6 hours (then, the OEO does not work anymore). By using the drift compensation of the EOM FT, the OEO has correctly worked even more than 7 hours and 8 hours.
-Electrooptic modulator
-Transfer function
-Bias point
-Digital PID
-Temperature control
-Nonlinearity
-Drifts compensation
-Optoelectronic oscillator
