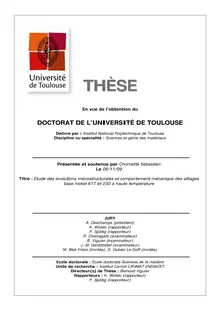

Etude des évolutions microstructurales et comportement mécanique des alliages base nickel 617 et 230 à haute température, Microstructural evolutions and mechanical behaviour of the nickel based alloys 617 and 230 at high temperature

Sous la direction de Bernard Viguier
Thèse soutenue le 06 novembre 2009: INPT
Dans le cadre du développement des Réacteurs à Haute Température (RHT), un des systèmes retenus pour la quatrième génération de centrale nucléaire, l’utilisation d’un cycle indirect est envisagée. Ce type d’installation, utilisant de l’hélium comme caloporteur, nécessite un échangeur intermédiaire de chaleur (Intermediate Heat eXchanger, IHX) le plus compact possible entre les circuits primaire et secondaire. Les contraintes imposées par la conception ainsi que les conditions sévères d’utilisation pour ce type d’installation (température maximale 850°C à 950°C, durée de vie 20000 h) ont orienté le choix des matériaux constitutifs de l’IHX vers deux alliages base nickel en solution solide : l’Inconel 617 et le Haynes 230. Le premier matériau a été largement étudié dans les années 1980 lors du projet allemand sur les RHT car possédant de bonnes propriétés mécaniques et en corrosion à haute température mais sa forte teneur en cobalt potentiellement activable est à considérer. Le Haynes 230, plus récent, possède des caractéristiques similaires à celles de l’alliage 617, le cobalt ayant été remplacé par du tungstène. L’objectif de cette thèse est d’étudier le comportement mécanique à haute température de ces deux alliages en relation avec les évolutions de leur microstructure. Les observations microstructurales à l’état de réception révèlent la présence de carbures primaires (M6C), la majorité étant répartie de manière homogène. Des carbures secondaires M23C6, peu nombreux, sont visibles à l’état de réception pour les deux matériaux. Les vieillissements thermiques imposés aux alliages à 850°C permettent une précipitation importante de carbures M23C6 sur les lignes de glissement et aux joints de grains, la taille de ces carbures augmentant et leur nombre réduisant avec la durée de traitement. A 950°C, l’évolution microstructurale conduit à une précipitation intragranulaire beaucoup plus limitée et à une évolution intergranulaire plus importante. Pour les deux matériaux, les observations de la microstructure et les résultats de dureté montrent que la majorité des évolutions microstructurales se produisent avant 1000 h aux deux températures étudiées. Les caractéristiques mécaniques de ces alliages ont été testées en traction, en fluage et en fatigue et fatigue relaxation. En particulier, les propriétés à 850°C et 950°C ont été étudiées pour différentes charges (en fluage), vitesses de déformation (en traction) et durées de relaxation (fatigue relaxation). Les effets d’un traitement initial ont également été étudiés, tels que l’effet d’un vieillissement thermique testé en fluage et traction et l’effet d’une prédéformation sur le fluage. Il ressort de cette étude que différents mécanismes de déformation sont mis en jeu successivement ou en parallèle au cours des essais réalisés. Ainsi, l’importance de la précipitation des carbures sur les propriétés mécaniques de l’Inconel 617 et du Haynes 230 a pu être démontrée, malgré leur statut d’alliages en solution solide. Par ailleurs, un même mécanisme thermiquement activé opère sur une très large gamme de vitesses de déformation, correspondant aux essais de traction, fluage et relaxation. Cette mise en relation entre microstructure et propriétés mécaniques permet de déterminer les avantages de chaque alliage ainsi que leurs limites d’utilisation dans le cadre de la fabrication d’un échangeur de chaleur de centrale nucléaire.
-Réacteur Haute Température
-Evolution microstructurale
-Carbure
-Vieillissement
-Traction
-Fluage
-Fatigue
-Relaxation
-617
-230
High Temperature Reactors (HTR), is one of the innovative nuclear reactor designed to be inherently safer than previous generation and to produce minimal waste. The most critical metallic component in that type of reactor is the Intermediate Heat eXchanger (IHX). The constraints imposed by the conception and the severe operational conditions (high temperature of 850°C to 950°C, lifetime of 20,000 h) have guided the IHX material selection toward two solid solution nickel base alloys, the Inconel 617 and the Haynes 230. Inconel 617 is the primary candidate alloy thanks to its good high temperature mechanical and corrosion properties and the large data base developed in previous programs. However, its high cobalt content has to be considered as an issue (nuclear activation). The more recent alloy Haynes 230, in which most of the cobalt has been replaced by tungsten, present characteristics similar to the 617 alloy. The objective of this thesis is to study the high temperature mechanical behaviour of both alloys in relation with their microstructural evolutions. The as received microstructural observations have revealed primary carbides (M6C). Most of this precipitates are evenly distributed in the materials. Few M23C6 secondary carbides are observed in both alloys in the as received state. Thermal ageing treatments at 850°C lead to an important M23C6 precipitation on slip lines and at grain boundaries. The size of this carbides increases and their number decreases with increasing ageing duration. The intragranular precipitation of secondary carbides at 950°C is more limited and the intergranular evolution more important than at 850°C. The microstructural observations and the hardness evolution of both alloys show that the main microstructural evolutions occur before 1,000 h at both studied temperatures. The mechanical properties of the Inconel 617 and the Haynes 230 have been studied using tensile, creep, fatigue and relaxation-fatigue tests. Particularly, the properties at 850°C and 950°C have been evaluated using several stress levels (creep), strain rates (tensile) and relaxation duration (fatigue). The effects of initial treatments have also been studied, i.e.ageing treatments effects on creep and tensile properties and cold-work effects on creep properties. At high temperature, the as received Inconel 617 does not show classical creep behaviour. This study shows the importance of the fast carbides precipitation on their mechanical properties, despite the fact that the Inconel 617 and the Haynes 230 are listed as solid solution alloys. Low cycle fatigue tests with and without holding time have been performed at 850°C under air and under vacuum on both alloys. The results showed that cyclic hardening, cyclic stability and life time are closely related to the duration of the holding time. Furthermore, a single thermally activated mechanism operates over a very wide range of strain rates, corresponding to tensile tests, creep and relaxation. The link between microstructure and mechanical behaviour presented in this thesis helps to determine the advantages as the operation limits of each alloy in order to manufacture a nuclear power plant heat exchanger
-High Temperature Reactor
-Microstructural evolution
-Carbide
-Ageing
-Traction
-Creep
-Fatigue
-Creep fatigue
-Alloy 617
-Haynes 230
