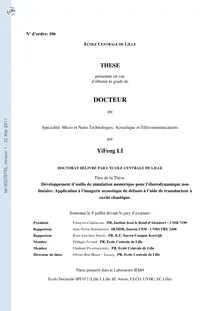

Développement d’outils de simulation numérique pour l’élastodynamique non linéaire : application à l’imagerie acoustique de défauts à l’aide de transducteur à cavité chaotique, Development of numerical simulation method for nonlinear elastodynamic : application to acoustic imaging of defect with the help of cavity chaotic transducer

Sous la direction de Olivier Bou Matar-lacaze
Thèse soutenue le 09 juillet 2009: Ecole Centrale de Lille
Dans cette thèse nous proposons de développer un système d’imagerie ultrasonore innovante de micro- défauts basé sur l’utilisation conjointe de techniques d’acoustique non linéaire et du concept de transducteur à cavité chaotique. Ce transducteur correspond à la combinaison d’une céramique piézoélectrique collée sur une cavité de forme chaotique et du principe de retournement temporel. La faisabilité et les performances de ce nouveau système sont explorées par des simulations numériques. Des paramètres optimaux d’utilisation pour une implémentation expérimentale sont proposés. Une grande partie des travaux menés dans le cadre de cette thèse se concentre sur le développement d’outils numériques permettant l’amélioration de telles techniques d’imagerie. Un schéma d’éléments finis de type Galerkin Discontinu (GD) est étendu à l’élastodynamique non linéaire. Un type de zone absorbante parfaitement adaptée, appelée Nearly Perfectly Matched Layer (NPML) a aussi été développé. Dans le cas de matériaux orthotropes, comme des problèmes de stabilité apparaissent, un mélange de NPML et de zone atténuante, dont on contrôle la proportion respective, est introduit afin de stabiliser les NPML. Une validation expérimentale du concept de transducteur à cavité chaotique pour la focalisation dans un milieu solide, réverbérant ou non, en utilisant une seule source est réalisée. Les méthodes de retournement temporel et de filtre inverse sont présentées et comparées. La démonstration expérimentale qu’un transducteur à cavité chaotique peut être utilisé conjointement avec les méthodes d’inversion d’impulsion afin de réaliser une image de non linéarités localisées est présentée
-Imagerie ultrasonore
-Transducteurs ultrasonores
-Transducteurs électroacoustiques
-Acoustique non linéaire
-Retournement temporel en acoustique
-Méthodes de Galerkine
-Céramiques piézoélectriques
-Elastodynamique
-Cavités chaotiques
-Méthodes de simulation
In this thesis we propose the development of an innovative micro-damage imaging system based on a combination of Nonlinear Elastic Wave Spectroscopy techniques and “chaotic cavity transducer” concept. It consists of a combination of a PZT ceramic glued to a cavity of chaotic shape with the time reversal principle. The feasibility and capabilities of these new ideas is explored by numerical simulations, and optimal operational parameters for experimental implementation are suggested based on the modelling support. A large part of the research work conducted in this thesis is concentrated on the development of numerical simulation tools to help the improvement of such nonlinear imaging methods. A nodal Discontinuous Galerkin Finite Element Method (DG-FEM) scheme is extended to nonlinear elasto-dynamic including source terms. A Perfectly Matched Layer absorbing boundary condition well adapted to the DG-FEM scheme, called Nearly Perfectly Matched Layer (NPML), is also developed. In the case of orthotropic material as stability problems appear, a mixture of NPML and sponge layer, with a controllable ratio of these two kinds of absorbing layers, is introduced. The experimental validation of “chaotic cavity transducer” to focalize in reverberant and non-reverberant solid media with only one source is made. Classical time reversal, inverse filter and 1 Bit time reversal process are discussed and compared. The experimental demonstration of the use of a “chaotic cavity transducer”, in combination with the pulse inversion and 1-bit methods, to obtain an image of localized nonlinearity is made. This opens the possibility for high resolution imaging of nonlinear defects
-Acoustic imaging
-Ultrasonic transducers
-Electroacoustic transducers
-Nonlinear acoustics
-Galerkin methods
-Piezoelectric ceramics
-Elastodynamics
-Chaotic cavities
-Simulation methods
