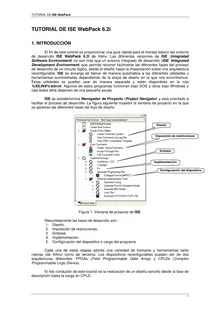

TUTORIAL DE ISE WebPack TUTORIAL DE ISE WebPack 6.2i 1. INTRODUCCIÓN El fin de este tutorial es proporcionar una guía rápida para el manejo básico del entorno de desarrollo ISE WebPack 6.2i de Xilinx. Las diferentes versiones de ISE ( Integrated Software Environment) no son más que un entorno integrado de desarrollo (IDE: Integrated Development Environment) que permite recorrer fácilmente las diferentes fases del proceso de desarrollo de un circuito lógico, desde el diseño hasta la implantación sobre una arquitectura reconfigurable. ISE se encarga de llamar de manera automática a las diferentes utilidades y herramientas suministradas dependiendo de la etapa de diseño en la que nos encontremos. Estas utilidades se pueden usar de manera separada y están disponibles en la ruta %XILINX%\bin\nt. Algunos de estos programas funcionan bajo DOS y otros bajo Windows y casi todos ellos disponen de una pequeña ayuda. ISE se autodenomina Navegador de Proyecto (Project Navigator) y está orientado a facilitar el proceso de desarrollo. La figura siguiente muestra la ventana de proyecto en la que se aprecian las diferentes fases del flujo de diseño. Diseño Imposición de restricciones Síntesis Implementación Configuración del dispositivo Figura 1. Ventana de proyecto de ISE. Resumidamente las fases de desarrollo son: 1. Diseño. 2. Imposición de restricciones. 3. Síntesis. 4. Implementación. 5. Configuración del dispositivo o carga del programa. ...
