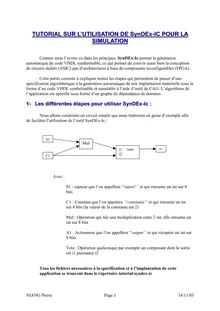

TUTORIAL SUR L’UTILISATION DE SynDEx-IC

TUTORIAL SUR L’UTILISATION DE SynDEx-IC POUR LA TUTORIAL SUR L’UTILISATION DE SynDEx-IC POUR LA SIMULATION Comme nous l’avons vu dans les principes, SynDEx-Ic permet la génération automatique de code VHDL synthétisable, ce qui permet de couvrir aussi bien la conception de circuits dédiés (ASIC) que d’architectures à base de composants reconfigurables (FPGA). Cette partie consiste à expliquer toutes les étapes qui permettent de passer d’une spécification algorithmique à la génération automatique de son implantation matérielle sous la forme d’un code VHDL synthétisable et simulable à l’aide d’outil de CAO. L’algorithme de l’application est spécifié sous forme d’un graphe de dépendance de données. 1- Les différentes étapes pour utiliser SynDEx-Ic : Nous allons construire un circuit simple que nous traiterons en guise d’exemple afin de faciliter l’utilisation de l’outil SynDEx-Ic : S1 Mul A1 i1 toto i2 C1 Avec : S1 : capteur que l’on appellera ‘‘input1’’ et qui retourne un int sur 8 bits C1 : Constant que l’on appelera ‘‘constante’’ et qui retourne un int sur 8 bits (la valeur de la constante est 2) Mul : Opération qui fait une multiplication entre 2 int, elle retourne un int sur 8 bits A1 : Actionneur que l’on appellera ‘‘output’’ et qui récupère un int sur 8 bits Toto : Opération quelconque par exemple un composant dont la sortie est i1 puissance i2 Tous les fichiers nécessaires à la ...
