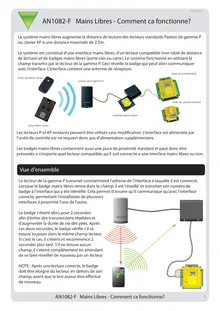

Red 12V dcRed LEDAmber LEDGreen LEDData/D0Clock/D1Media Detect0V outLoadDataClockCaution: For 12V d.c readers only. For correct connection of old 5V readers refer toinstructions NetworkCAT5 cable codingReader 1 Keypad 108/03/2011AN1082-F Mains Libres - Comment ca fonctionne?Paxton AccessLe système mains libres augmente la distance de lecture des lecteurs standards Paxton de gamme P ou clavier KP à une distance maximale de 2,5m.Le système est constitué d'une interface mains libres, d'un lecteur compatible (voir table de distance de lecture) et de badges mains libres (porte clés ou carte). Le système fonctionne en utilisant le champ transmis par le lecteur de la gamme P. Ceci réveille le badge qui peut alors communiquer avec l'interface. L'interface contient une antenne de réception.Unité de contrôle Net2Porte Clé Mains LibresLecteur de la gamme PUnité de contrôle Switch2Interface Mains LibresCarte Mains LibresLes lecteurs P et KP existants peuvent être utilisés sans modification. L'interface est alimentée par l'unité de contrôle est ne requiert donc pas d'alimentation supplémentaire.Les badges mains libres contiennent aussi une puce de proximité standard et peut donc être présentés a n'importe quel lecteur compatible, qu'il soit connecte a une interface mains libres ou non.Vue d'ensemble Le lecteur de la gamme P transmet constamment l'adresse de l'interface à ...
