Kantooradres:
Postadres:
Vlijtstraat 40
Postbus 127
NL-7005 BN Doetinchem
NL-7000 AC
H.R. te Arnhem nr: 09087869
Tel: (+31) 314 376876
E-mail: info@lagard.nl
Internet: http://www.lagard.de
BTW nr: NL 8038.72.987.B01
Fax: (+31) 314 378188
LG66E AUDIT Multicode De.doc
Revisie : 10
Datum : 30-001-03

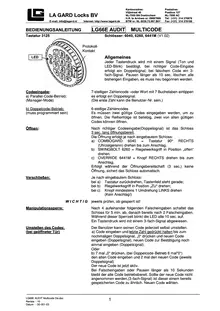

1
LA GARD Locks BV
BEDIENUNGSANLEITUNG
LG66E AUDIT
MULTICODE
Tastatur 3125
Schlösser: 6040, 6260, 6441M
(V1.02)
Allgemeines
Jeder Tastendruck wird mit einem Signal (Ton und
LED-Blink)
bestätigt.
bei
richtiger
Code-Eingabe
erfolgt ein Doppelsignal, bei falschem Code ein 3-
fach-Signal. Pausen länger als 10 sec. löschen alle
bisherigen Eingaben, es muss neu begonnen werden.
Codeeingabe:
7-stelligen Zahlencode –oder Wort mit 7 Buchstaben eintippen
a) Parallel-Code-Betrieb:
es erfolgt ein Doppelsignal.
(Manager-Mode)
(Die erste Zahl kann die Benutzer-Nr. sein.)
b) Doppelcode-Betrieb:
6-stellige Zahlencodes
(muss programmiert sein)
Es müssen zwei gültige Codes eingegeben werden, um zu
öffnen. Die Reihenfolge ist beliebig, zwei von allen gültigen
Codes können öffnen.
Öffnen:
Nach richtiger Codeeingabe(Doppelsignal) ist das Schloss
3 sec. lang öffnungsbereit.
Die Öffnung erfolgt je nach eingebautem Schloss:
a) COMBOGARD
6040
=
Tastatur
90°
RECHTS
(Uhrzeigersinn) drehen bis zum Anschlag.
b) SWINGBOLT 6260 = Riegelwerksgriff in Position „offen“
drehen.
c) OVERRIDE 6441M = Knopf RECHTS drehen bis zum
Anschlag.
Erfolgt während der Öffnungsbereitschaft (3 sec.) keine
Öffnung, sichert das Schloss automatisch.
Verschließen:
Je nach eingebautem Schloss:
bei a)
Tastatur zurückdrehen, Tastenfeld steht gerade;
bei b)
Riegelwerksgriff in Position „ZU“ drehen;
bei c)
Knopf mindestens 1 Umdrehung LINKS drehen
(Kein Anschlag!)
W I C H T I G
jeweils prüfen, ob gesperrt ist!
Manipulationssperre:
Nach 4 aufeinander folgenden Falscheingaben schaltet das
Schloss für 5 min. ab, danach bereits nach 2 Falscheingaben.
Während dieser Sperrzeit blinkt die LED alle 10 sec. auf.
Ein Tastendruck wird mit einem 3-fach-Signal abgewiesen.
Umstellen des Codes:
Der Benutzer kann seinen Code jederzeit selbst umstellen.
(bei geöffneter Tür)
a) Code eingeben und letzte Zahl gedrückt halten bis zum
nochmaligen Doppelsignal, „0“ drücken und neuen Code
eingeben (Doppelsignal), neuen Code zur Bestätigung noch
einmal eingeben (Doppelsignal).
Oder
b) 7 mal „0“ drücken, (bei Doppelcode-Betrieb 6 mal“0“)
den alten Code eingeben und 2 mal den neuen Code (jeweils
Doppelsignal)
Der neue Code ist jetzt aktiv.
Bei Falscheingaben oder Pausen länger als 10 Sekunden
bleibt der alte Code betriebsbereit. Sollte der neue Code nicht
angenommen werden,(3-fach-Signal) ist dieser einem bereits
gespeicherten Code zu ähnlich. Neuen Code wählen.
LED
Protokoll-
Kontakt
Kantooradres:
Postadres:
Vlijtstraat 40
Postbus 127
NL-7005 BN Doetinchem
NL-7000 AC
H.R. te Arnhem nr: 09087869
Tel: (+31) 314 376876
E-mail: info@lagard.nl
Internet: http://www.lagard.de
BTW nr: NL 8038.72.987.B01
Fax: (+31) 314 378188
LG66E AUDIT Multicode De.doc
Revisie : 10
Datum : 30-001-03
2
LA GARD Locks BV
Überfallalarm:
(muss programmiert sein)
Im Falle einer Erpressung kann ein (stiller) Alarm ausgelöst
werden, indem die letzte Codezahl +1 oder –1 eingegeben
wird (letzte Zahl z.B. 9, Alarmauslösung bei 8 oder 0). Die
Schlossfunktion ist wie beim Öffnungscode.
Öffnungsverzögerung:
(muss programmiert sein)
Nach
einer
richtigen
Code-Eingabe
beginnt
die
Verzögerungszeit, erkenntlich durch ein LED-Signal pro sec.
Nach Ablauf der Verzögerung beginnt das Öffnungsfenster,
erkenntlich durch ein Doppelsignal und 2 LED-Signale pro
sec. sowie einem Ton-Signal alle 10 sec.
Während des Öffnungsfensters muss ein gültiger Code
eingegeben werden, um zu öffnen.
Bei Doppelcode-Betrieb müssen im Öffnungsfenster zwei
gültige Codes eingegeben werden, um zu öffnen.
Erfolgt während des Öffnungsfensters keine gültige Code-
Eingabe ist das Schloss wieder zeitgesichert.
Verzögerungs-Umgehung:
Benutzer ID#9 (Geldabholercode) kann sofort öffnen. Bei
(muss programmiert sein)
Doppelcode-Betrieb wird ID#9 als zweiter Code eingegeben
Stromversorgung:
A) Das Batteriefach befindet sich innen an der Tür. Wenn die
Batterie zu schwach wird, ertönt bei der Öffnung eine Serie
von Tönen.
Nur ALKALINE-Batterien verwenden!
Um die Zeitgenauigkeit der Aufzeichnung sicher zu stellen, ist
der Batteriewechsel innerhalb 1 Minute auszuführen.
Wird der Batteriewechsel vergessen, ist eine 9V-ALKALINE-
Batterie solange auf die Notbestromungskontakte zu halten
bis Codeeingabe und Öffnung erfolgt ist.
Die Codes bleiben auch ohne Stromversorgung gespeichert.
B) Bei den Tastatur 3750 ist des Batteriefach unter in den
Tastatur eingebaut.
C) Bei
Anschluss
an
eine
Alarmanlage
über
die
Sperreinrichtung “SP“ erfolgt die Stromversorgung von dort.
Sicherheitshinweis
:
Code sofort umstellen und sorgfältig aufbewahren, keine
persönlichen Daten (Telefon-Nr, Geburtsdaten usw.) als Code
verwenden.
LED-Tonsignale:
1 x kurz
Eingabebestätigung
2 x kurz
Code richtig
3 x kurz
Code falsch, nicht akzeptiert
6 x kurz
Fernsperre, Alarmanlage nicht
freigeschaltet
LED alle 10 sec. 1 Blink
Sperrzeit nach Falscheingabe
LED 1 x pro sec.
Öffnungsverzögerung läuft
LED 2 x pro sec.
Öffnungsfenster - Zeit läuft
und Ton alle 10 sec.
Serie von Tönen, ca. 3 sec.
Batterie wechseln
Kantooradres:
Postadres:
Vlijtstraat 40
Postbus 127
NL-7005 BN Doetinchem
NL-7000 AC
H.R. te Arnhem nr: 09087869
Tel: (+31) 314 376876
E-mail: info@lagard.nl
Internet: http://www.lagard.de
BTW nr: NL 8038.72.987.B01
Fax: (+31) 314 378188
LG66E AUDIT Multicode De.doc
Revisie : 10
Datum : 30-001-03
3
LA GARD Locks BV
PROGAMMIERUNG – MANAGER
LG66E AUDIT
MULTICODE
SETUP V1.23
Manager-Funktionen
a) Manager-Code (ID-Nr 1) ändern
Funktion „0“
b) Benutzer zulassen (ID-Nr. 2-9)
Funktion „1“
c) Benutzer sperren
Funktion „2“
d) Benutzer löschen
Funktion „3“
e) Benutzerstatus abfragen
Funktion „1“ gedrückt halten
f) Protokoll auslesen
Funktion „7“
g) Öffnungsverzögerung einstellen
Funktion „9“
Managercode aktiveren *
Mit dem Fabrik-Code 1 2 3 4 5 6 7 kann geöffnet werden.
Um die Manager-Funktion zu aktivieren, muss der Code umgestellt werden.
A) Manager-Code ändern
(bei geöffneter Tür)
Fabrikcode (bzw. alten Code) eingeben und letzte Zahl gedrückt halten bis
zum nochmaligen Doppelsignal, „0“ drücken und neuen Code eingeben
(Doppelsignal), neuen Code zur Bestätigung noch einmal eingeben
(Doppelsignal). Der neue Code ist jetzt aktiv. Bei Falscheingaben oder
Pausen länger als 10 sec. bleibt der alte Code betriebsbereit.
Sollte der neue Code nicht angenommen werden,(3-fach-Signal) ist dieser
einem bereits gespeicherten Code zu ähnlich. Neuen Code wählen.
B) Benutzer zulassen *
Manager-Code eingeben und letzte Zahl gedrückt halten bis LED anbleibt,
„1“
drücken
(Doppelsignal),
Benutzer-ID-Nr.
eingeben
(z.B.
„2“
Doppelsignal),
Benutzer-Code
eingeben
(Doppelsignal),
Code
zur
Bestätigung noch einmal eingeben (Doppelsignal) LED aus.
Erfolgt ein 3-fach-Signal ist die Bestätigung falsch oder der Code ist einem
bereits gespeicherten Code zu ähnlich. Neuen Code auswählen.
C) Benutzer sperren *
Managercode eingeben und letzte Zahl gedrückt halten bis LED anbleibt, „2“
drücken (Doppelsignal) und ID-Nr. z.B. „2“ eingeben (Einfachsignal).LED
aus. Der Benutzer (Nr. 2) ist jetzt solange gesperrt bis er mit Funktion „1“
und ID-Nr. "2" wieder zugelassen wird.
D) Benutzer löschen *
Managercode eingeben und letzte Zahl gerückt halten(Doppelsignal) bis
LED anbleibt, „3“ drücken (Doppelsignal) und ID-Nr. z.B. „2“ eingeben,
(Einfachsignal) LED aus. Der Benutzer (Nr.2 ) ist gelöscht.
Hinweis:
Vorerst nicht benötigte Benutzer sollen gelöscht werden.
E) Benutzerstatus abfragen
Der Manager kann jederzeit abfragen, welcher Benutzer aktiv, gesperrt oder
gelöscht ist. Managercode eingeben und letzte Zahl gedrückt halten bis LED
anbleibt., „1“ gedrückt halten bis zum nochmaligen Doppelton. Benutzer-ID-
Nr. (2-9) drücken und auf Ton achten:
1 langer Ton = nicht zugelassen
1 Ton
= aktiv
2 Töne = gesperrt
3 Töne = gelöscht
Beenden: „0“ drücken. LED aus.
(*)
Bei
Doppelcode-Betrieb
(4 Augen-Prinzip) muss vor dem Managercode ein gültiger Benutzercode
eingegeben werden, um programmieren zu können. Codes 6-stellig. (Manager Code: 1 2 3 4 5 6 )
Kantooradres:
Postadres:
Vlijtstraat 40
Postbus 127
NL-7005 BN Doetinchem
NL-7000 AC
H.R. te Arnhem nr: 09087869
Tel: (+31) 314 376876
E-mail: info@lagard.nl
Internet: http://www.lagard.de
BTW nr: NL 8038.72.987.B01
Fax: (+31) 314 378188
LG66E AUDIT Multicode De.doc
Revisie : 10
Datum : 30-001-03
4
LA GARD Locks BV
F) Protokoll auslesen
Vorbereitung am PC
Im PC mit Betriebssystem Windows 95/98 oder NT4 wird das Programm LG-View
(2 Disketten) mit "SetupExe" geladen und ein Port COM mit 1200 bauts, non parity,
8 databits, 1 stopbit eingestellt. Programm LG VIEW aufrufen und unter
KONFIGURATION entsprechenden Port festlegen und Sommer-/Winterzeit =
„Daylightsaving-time“ aktivieren und entsprechende Schaltdaten festlegen (letzter
Sonntag Mzr/Okt). Interface/Auslesekabel PN 42160 an entsprechenden Port des
PCs anschließen. Zeitdifferenzen des PCs wirken sich als Zeitdifferenzen der
aufgelisteten Aktionen aus! Die letzten 511 Aktionen sind mit Datum, Zeit und
Benutzer-Nr. im Schloss gespeichert und können außen an dem Protokoll-Leser
über ein Interfacekabel im PC ausgelesen werden.
Am PC das Programm „LG View“ aufrufen und das Safesymbol anklicken „start
aquisition“. Interface in PC-Port-Com stecken.
Manager-Code eingeben und letzte Zahl gedrückt halten bis LED anbleibt.
Interface-Stecker in Protokoll-Leser stecken und Taste „7“ drücken. Die Daten
werden vom Schloss in den PC übertragen und als Liste sichtbar.
Die Liste beginnt mit „AUDIT send“ und der PC-Zeit.
Unterbrechen der Übertragung durch Drücken Taste „0“ am Schloss oder „STOP“-
Symbol anklicken.
Erscheint statt „OK“ hinter der Zeile ein „?“ wurde beim Batteriewechsel länger als
5 Min. gewartet, die anzeigten Zeiten sind um die stromlose Zeit zu berichtigen.
Die Reihenfolge der Aktionen bleibt erhalten
Filter-Funktionen (Benutzer Nr. oder Aktionen oder Zeit) im „search“-Feld anklicken
und auswählen und mit Maus-Klick rechts Filter aktivieren. Die gefilterten
Funktionen werden in rot gelistet.
Das Protokoll kann im PC gespeichert werden über „SAFE“ und einem File-Namen
mit LOG am Ende. Der Abruf erfolgt über „Load“.
Über „Infos“ erhalten Sie den Schloss-Status. Der Benutzerstatus ist in einer 10-
stelligen Buchstabengruppe dargestellt, wobei die 1. Stelle den Kontrollcode, die 2.
Stelle den Managercode und die 3.-10. Stelle Benutzer 2 bis 9 darstellt.
Bedeutung: I = nicht aktiviert, Code muss umgestellt werden
E = aktiv
D = gesperrt
- = gelöscht
B = blockiert, im Grundprogramm nicht zugelassen
G) Öffnungsverzögerung
*
Verzögerungsumgehung
Der Manager kann eine Öffnungsverzögerung programmieren mit der Funktion „9“.
Verzögerungswerte von 1-99 Minuten und das Öffnungsfenster von. 1-19 Minuten
werden in einem 4-stelligen Block eingegeben, wobei die ersten 2 Stellen die
Verzögerungsminuten sind und die weiteren 2 Stellen die Minuten des
Öffnungsfensters.
Sollten 10 Minuten Verzögerung und 5 Minuten Öffnungsfenster eingestellt werden
ist der 4er-Block: „1005“
Managercode eingeben und letzte Zahl gedrückt halten bis LED anbleibt. „9“
drücken und Zeitblock „1005“ eingeben (Doppelton) und bestätigen „1005“
(Doppelton) LED aus.
Änderungen der Zeitwerte können nur im Öffnungsfenster vorgenommen werden.
Falls „Verzögerungsumgehung“ (TD-Override) eingestellt ist, kann der Benutzer ID-
Nr. 9 sofort öffnen (z.B. Geldabholer). Bei Doppelcode-Betrieb wird der Code von
ID-Nr. 9 als zweiter Code eingegeben. Dieser "Override"-Code ID-Nr. 9 kann nur
im Öffnungsfenster zugelassen werden oder bevor Verzögerung eingestellt wurde.
(*)
Bei
Doppelcode-Betrieb
(4 Augen-Prinzip) muss vor dem Managercode ein gültiger Benutzercode
eingegeben werden, um programmieren zu können. Codes 6-stellig. (Manager Code: 1 2 3 4 5 6 )
Kantooradres:
Postadres:
Vlijtstraat 40
Postbus 127
NL-7005 BN Doetinchem
NL-7000 AC
H.R. te Arnhem nr: 09087869
Tel: (+31) 314 376876
E-mail: info@lagard.nl
Internet: http://www.lagard.de
BTW nr: NL 8038.72.987.B01
Fax: (+31) 314 378188
LG66E AUDIT Multicode De.doc
Revisie : 10
Datum : 30-001-03
5
LA GARD Locks BV
Kontroll-Code
LG66E-AUDIT
Die 66E Elektronik hat einen 8-stelligen Kontroll-Code für folgende Funktionen:
Umstellen des Kontroll-Codes
Funktion 0
Auslesen des Protokolls
Funktion 7
Software-Reset in Verbindung mit Manager-Code
Funktion 8
Der Kontroll-Code kann nicht öffnen.
Der Kontroll-Werkscode ist 8 x „5“, nicht aktiv, d.h., die Funktionen sind erst nutzbar, wenn dieser
Code umgestellt wird.
Zugang zum Kontroll-Code-Programm
:
„0“ gedrückt halten bis zum nochmaligen Doppelsignal (Schloss erkennt 8-stelligen Code).
Kontrollcode eingeben und letzte Zahl gedrückt halten bis zum nochmaligen Doppelsignal (LED an).
Funktions-Nr. eingeben.
Umstellen des Codes
:
Nach Eingabe des Kontrollcodes Programmzugang „0“ (Funktion “0“) drücken (Doppelsignal), neuen
8-stelligen neuen Code eingeben, zur Bestätigung Code noch einmal eingeben (LED aus).
Auslesen des Protokolls
:
Installation:
Im PC mit Betriebssystem Windows 95/98 oder NT4 wird das Programm LG-VIEW
geladen (2 Disketten). Port COM mit 1200 bauds, non parity, 8databits, 1 stopbit einstellen und
Interface/Auslesekabel
(PN
42160)
an
PC
anschließen.
LG
View
aufrufen
und
unter
KONFIGURATION entsprechenden Port festlegen und Sommer / Winterzeit („Daylight serving time“)
aktivieren, Schaltdaten festlegen (letzer Sonntag Mrz/Okt).
Zeitdifferenzen im PC wirken sich als Zeitdifferenzen der aufgelisteten Aktionen aus!
Vorbereitung am PC
: Programm „LG-View“ aufrufen. Auf Safesymbol klicken („start AQUISITION“).
Vorbereitung am Schloß
: Nach Programmzugang (LED an) Stecker vom Interface-Kabel in den
Schlüsselleser stecken und Taste „7“ drücken. Die Übertragung der Daten beginnt und wird auf dem
PC-Schirm angezeigt. Durch Drücken der Taste „0“ am Schloss oder Anklicken Symbol „Stopp“ wird
die Übertragung unterbrochen. Die Aktionen im Speicher sind nicht löschbar. Die Liste beginnt mit
„Audit send“ und der PC-Zeit.
Software-Reset
:
Der Kontroll-Code kann mit dem Managercode einen Reset herbeiführen, um Programme zu ändern.
Alle Codes sind dann gelöscht. Eine neue Programmierung per PC mit dem Programm „LG-AUDIT-
SETUP“ ist dann erforderlich (siehe spezielle Anleitung „LG-AUDIT SETUP“).
Reset: Kontrollcode-Programm “8“, Managercode, (langer Ton (0,5 sec).
Das Schloß ist im SETUP-Mode und öffnet mit “1“ und aktiviert Alarm.
Die Grundkonfiguration – nur Codes oder Codes mit elektronischen Schlüsseln – kann mit dem
Software – Reset nicht geändert werden! Hardware-Reset erforderlich mit Reset-box PN 6066.
Hochsicherheitseingabe 3090K
Wird diese Eingabe verwendet, wird anstelle: „Letzte Zahl gedrückt halten...“ die Zahl mit
eingestellt und die ENTER-Taste gedrückt gehalten – bis zum nochmaligen Doppelton bzw. bis LED
an bleibt.
Kantooradres:
Postadres:
Vlijtstraat 40
Postbus 127
NL-7005 BN Doetinchem
NL-7000 AC
H.R. te Arnhem nr: 09087869
Tel: (+31) 314 376876
E-mail: info@lagard.nl
Internet: http://www.lagard.de
BTW nr: NL 8038.72.987.B01
Fax: (+31) 314 378188
LG66E AUDIT Multicode De.doc
Revisie : 10
Datum : 30-001-03
6
LA GARD Locks BV
PC-PROGRAMMIERUNG
LG66E AUDIT
SETUP
FACTORY-Mode
(Setup-mode)
Im FACTORY-Mode kann das Schloss montiert werden. Es
öffnet beim Drücken der Taste „1“ und sendet gleichzeitig
Alarm (im Protokoll werden diese Öffnungen mit „Master“
bezeichnet). Hierdurch wird eine einfache, flexible
Lagerhaltung und einfache Bedienung während der Produktion
erreicht.
PC-Programmierung
Code-Länge:
Im PC (Laptop) muss Windows 95 (98) installiert sein und die 2
Disketten LG-AUDIT-SETUP geladen werden (benötigen
4MB). Das Interface-Kabel (PN 42160) in entsprechenden
COM-Port des PC stecken (1200 baut, 8 databits, non parity)
und Programm LG-AUDIT-SETUP aufrufen. Die
Programmführung ist im Klartext (englisch) und mit
umfangreichen Erklärungen versehen.
Im
Parallel-Code-Betrieb
(jeder Code öffnet) muss die
Codelänge 7-stellig sein, wobei die 1. Stelle die Benutzer-Nr.
sein kann.
Im
Doppel-Code-Betrieb:
Code-Länge 6-stellig.
Gewünschte Programme anklicken. Der vorgegebene
Kontrollcode (Master) und Manager kann geändert werden.
Benutzer, die nicht angeklickt sind, können später nicht
zugelassen werden. Nach Auswahl der Programme erscheint
eine Übersicht zur Kontrolle.
Interface-Stecker in den Schlüsselleser des betriebsbereiten
Schlosses stecken und auf „SEND“ klicken, und nach
Aufforderung im Display Taste „0“ am Schloss drücken.
Mit diesem Programm können dann mehrere Schlösser
programmiert werden. Es kann für spätere kundenspezifische
Programmierung abgespeichert werden.
Auslieferungs-Mode
Nach der SETUP-Programmierung öffnet das Schloss nur mit
dem Managercode. Alarm (letzte Zahl +1/-1) kann geprüft
werden. Der Kunde muss diesen Manager-Code ändern, um
die Funktionen zu aktivieren (siehe Anleitung Programmierung
Manager“). Gleiches gilt für den Kontroll-Code.
Programm-Änderung
Sollten Programme geändert werden, sind ein „Software-
Reset“ und eine neue PC-SETUP-Programmierung
erforderlich.
Software-Reset Funktion „8“
Kontroll-Code eingeben: „0“ gedrückt halten bis zum
nochmaligen Doppelsignal, 8-stelligen Kontroll-Code eingeben
und letzte Zahl gedrückt halten bis LED anbleibt. „8“ drücken
und Manger-Code eingeben (ein langer Ton). Das Schloss
befindet sich jetzt im FACTORY-Mode.
Kantooradres:
Postadres:
Vlijtstraat 40
Postbus 127
NL-7005 BN Doetinchem
NL-7000 AC
H.R. te Arnhem nr: 09087869
Tel: (+31) 314 376876
E-mail: info@lagard.nl
Internet: http://www.lagard.de
BTW nr: NL 8038.72.987.B01
Fax: (+31) 314 378188
LG66E AUDIT Multicode De.doc
Revisie : 10
Datum : 30-001-03
7
LA GARD Locks BV
Zuschaltung eines elektronischen
Schlüssels
Hierfür ist ein „Hardware-Reset mit der Reset-Box (Art.Nr
6066) erforderlich. Dieser Reset erfolgt am Schloss an dem
BATTERY-Stecker. Während des Reset muss ein elektr.
Schlüssel im Schlüsselleser stecken. Code-Länge beim
Schlüsselbetrieb 6-stellig.
Es werden alle Programme und Benutzer gelöscht, das
Protokoll bleibt erhalten.
Hardware-Reset
(Factory-Reset)
Die Stromversorgung vom Schloss trennen.
Batteriestecker aus dem Schloss ziehen (Steckerarretierung
nach unten drücken), die Taste „0“ ca. 30 sec. gedrückt
halten, Schlüssel in Schlüsselleser gesteckt halten, Reset-
Box-Stecker anstelle des Batterie-Steckers in das Schloss
stecken. Es erfolgt ein langer Ton, Schlüssel entnehmen.
Das Schloss ist jetzt im FACTORY-Mode und öffnet beim
Drücken der „1“. (ohne Schlüssel)
Auslieferungs-Mode mit
elektronischem Schlüssel
Nach der PC-Programmierung öffnet das Schloss mit dem
Manager-Code und einem beliebigen Schlüssel. Der
Manager-Code muss umgestellt und auf einen Schlüssel
eingestellt werden, um Funktionen ausführe zu können
(siehe Programmierung Manager –mit elektronischem
Schlüssel).
Software-Reset mit Schlüssel
Funktion „8“
Kontroll-Code eingeben: „0“ gedrückt halten bis zum
nochmaligen Doppelton, 8-stelligen Kontrollcode eingeben,
beliebigen Schlüssel im Leser halten bis LED anbleibt, „8“
drücken. Manager-Code eingeben und Manager-Schlüssel
kurz in den Leser stecken. Es erfolgt ein langer Ton. Alle
Programme und Benutzer sind gelöscht, und das Schloss ist
im FACTORY-Mode. (öffnet mit „1“)
Neue PC-Programmierung erforderlich.
Der Betrieb mit Schlüssel bleibt erhalten!
Betrieb ohne Schlüssel
Sollte vom Betrieb mit Schlüssel auf Betrieb ohne Schlüssel
umgeschaltet werden, ist ein Hardware-Reset erforderlich. In
diesem Fall darf kein Schlüssel im Leser stecken, wenn die
Reset-Box angeschlossen wird.
Tonsignale Schloss-Status
Beim Anschluss der Batterie signalisiert das Schloss den
Status:
1 langer Ton (0,5 sec.):
Schloss im FACTORY-Mode
1 Doppelton:
Schloss ist programmiert, Auslieferungs-Mode.
© 2010-2024 YouScribe
