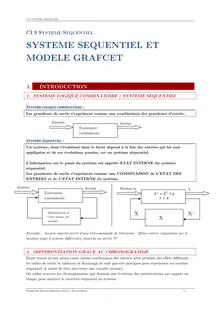

CI.9 SYSTEME SEQUENTIEL CI 9 SYSTEME SEQUENTIEL SYSTEME SEQUENTIEL ET MODELE GRAFCET I. INTRODUCTION 1. SYSTEME LOGIQUE COMBINATOIRE / SYSTEME SEQUENTIEL SYSTEME LOGIQUE COMBINATOIR E: Les grandeurs de sortie s’expriment comme une combinaison des grandeurs d’entrée. Entrées Sorties Traitement combinatoire SYSTEME SEQUENTIEL : Un système, dont l’évolution dans le futur dépend à la fois des entrées qui lui sont appliquées et de ses évolutions passées, est un système séquentiel. L’information sur le passé du système est appelée ETAT INTERNE du système séquentiel. Les grandeurs de sortie s’expriment comme une COMBINAISON de L’ETAT DES ENTREES et de L’ETAT INTERNE du système. Entrées Sorties Bouton m Y Traitement = .↑ combinatoire = Mémorisation de - +X X l’état interne du X système Exemple : bouton marche/arrêt d’une télécommande de télévision : Même entrée (impulsion sur le bouton) mais 2 actions différentes (marche ou arrêt) !!! 2. DIFFERENTIATION GRACE AU CHRONOGRAMME Étant donné qu’une même cause (même combinaison des entrées) peut produire des effets différents, les tables de vérité et tableaux de Karnaugh ne sont pas très pratiques pour représenter un système séquentiel (à moins de faire intervenir une variable interne). On utilise souvent les chronogrammes (qui donnent une évolution des entrées-sorties par rapport au temps) pour montrer le caractère séquentiel du système : SCIENCES INDUSTRIELLES ...
