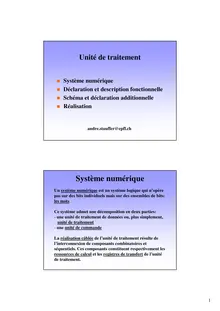

„„„„Unité de traitementSystème numériqueDéclaration et description fonctionnelleSchéma et déclaration additionnelleRéalisationandre.stauffer@epfl.chSystème numériqueUn système numérique est un système logique qui n’opère pas sur des bits individuels mais sur des ensembles de bits: les motsCe système admet une décomposition en deux parties:- une unité de traitement de données ou, plus simplement, unité de traitement- une unité de commandeLa réalisation câblée de l’unité de traitement résulte de l’interconnexion de composants combinatoires et séquentiels. Ces composants constituent respectivement les ressources de calcul et les registres de transfert de l’unitéde traitement.1Système numériqueLa méthode de synthèse de l’unité de traitement s’effectue en trois étapes:1) Déclaration des registres et des ressources de l’unité de traitement puis description fonctionnelle du systèmenumérique à l’aide d’un organigramme2) Construction du schéma de l’unité de traitement et déclaration d’éventuels registres et ressources additionnels3) Réalisation de l’unité de traitement à l’aide de composants combinatoires et séquentielsApplication: division de deux nombres entiers positifs de 8 bitsDEBUTQ:=0-8R:=2 XI:=0R:=2R-YnonR<0ouiQ:=2Q Q:=2Q+2R:=2R+Y R:=2R-YI:=I+1nonI=7ouinonR<0ouiR:=R+Y Q:=Q+1FINalgorithme de la division X = Q .Y + R2Déclaration et descriptionLe système numérique capable de réaliser l’algorithme de la division ...
