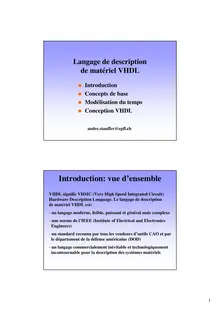

„„„„Langage de descriptionde matériel VHDLIntroductionConcepts de baseModélisation du tempsConception VHDLandre.stauffer@epfl.chIntroduction: vue d’ensembleVHDL signifie VHSIC (Very High Speed Integrated Circuit)Hardware Description Language. Le langage de descriptionde matériel VHDL est:- un langage moderne, lisible, puissant et général mais complexe- une norme de l’IEEE (Institute of Electrical and ElectronicsEngineers)- un standard reconnu par tous les vendeurs d’outils CAO et parle département de la défense américaine (DOD)- un langage commercialement inévitable et technologiquementincontournable pour la description des systèmes matériels1Introduction: applicationsLe langage de description de matériel VHDL sert à faire:- de la documentation- de la spécification (description et simulation) de systèmes- de la preuve formelle- de la conception (description de niveau transfert de registreet synthèse) de systèmes Introduction: méthodologieSpécification (description de haut niveau)Conception (description de niveau transfert de registre)Vérification (simulation à l’aide de modèles de test)Documentation (formalisation de haut niveau)Implémentation (description structurelle)2Concepts de base: typestype (type): ensemble des valeurs prises par un objet et regroupées en quatre classes:- type scalaires (scalar): entier (integer), réel (real), énuméré (enumerated),physique (physical)- types composites (composite): tableau (array) ...
