Etude et réalisation de sources acoustiques de puissance en composite piézoélectrique 1.3 pour appliquations

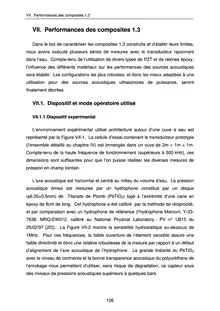

VII. Performances des composites 1.3 VII. Performances des composites 1.3 Dans le but de caractériser les composites 1.3 construits et d’établir leurs limites, nous avons exécuté plusieurs séries de mesures avec le transducteur rayonnant dans l’eau. Compte-tenu de l’utilisation de divers types de PZT et de résines époxy, l’influence des différents matériaux sur les performances des sources acoustiques sera établie. Les configurations les plus robustes, et donc les mieux adaptées à une utilisation pour des sources acoustiques ultrasonores de puissance, seront finalement décrites. VII.1. Dispositif et mode opératoire utilisé VII.1.1 Dispositif expérimental L’environnement expérimental utilisé architecturé autour d’une cuve à eau est représenté par la Figure VII-1. La cellule d’essai contenant le transducteur prototype (l’ensemble détaillé au chapitre IV) est immergée dans un cuve de 2m × 1m × 1m. Compte-tenu de la haute fréquence de fonctionnement (supérieure à 500 kHz), ces dimensions sont suffisantes pour que l’on puisse réaliser les diverses mesures de pression en champ lointain. L’axe acoustique est horizontal et centré au milieu du volume d’eau. La pression acoustique émise est mesurée par un hydrophone constitué par un disque ( φ6.35×0.5mm) de Titanate de Plomb (PbTiO ) logé à l’extrémité d’une cane en 3époxy de 8cm de long. Cet hydrophone a été calibré par la méthode de réciprocité, et par comparaison avec un hydrophone de référence ...
