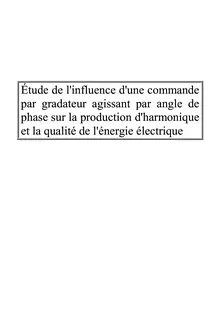

Étude de l'influence d'une commandepar gradateur agissant par angle dephase sur la production d'harmoniqueet la qualité de l'énergie électriqueÉtude d'une commande [α ; π] + [α+π ; 2π] sur une charge résistive33022011000 1.570796327 3.141592654 4.71238898 6.283185307-110-220-330La tension (courbe bleu) est définit par : u(t) tel que :u(t) = U 2 sin ωtAvec U = 230 V, ω = 2πf, f = 50 HzLe courant (courbe mauve) est définit par : i(t) tel que :0 si ()kπ < θ < kπ + αi(t) =I 2sinωt si kπ + α < θ
