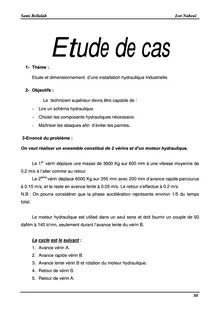

Sami Bellalah Iset NabeulEtude de cas1- Thème : Etude et dimensionnement d’une installation hydraulique Industrielle.2- Objectifs : Le technicien supérieur devra être capable de :- Lire un schéma hydraulique- Choisir les composants hydrauliques nécessaire.- Maîtriser les abaques afin d’éviter les pannes.3-Enoncé du problème :On veut réaliser un ensemble constitué de 2 vérins et d’un moteur hydraulique.er Le 1 vérin déplace une masse de 3600 Kg sur 600 mm à une vitesse moyenne de 0.2 m/s à l’aller comme au retour. ème Le 2 vérin déplace 6000 Kg sur 350 mm avec 200 mm d’avance rapide parcourus à 0.15 m/s, et le reste en avance lente à 0.05 m/s. Le retour s’effectue à 0.2 m/s.N.B : On pourra considérer que la phase accélération représente environ 1/5 du temps total. Le moteur hydraulique est utilisé dans un seul sens et doit fournir un couple de 50 daNm à 140 tr/mn, seulement durant l’avance lente du vérin B. Le cycle est le suivant :1. Avance vérin A.2. Avance rapide vérin B.3. Avance lente vérin B et rotation du moteur hydraulique.4. Retour de vérin B.5. Retour de vérin A. 50Sami Bellalah Iset NabeulІ- Détermination des appareils moteurs :І-1 : Vérin A :І- :ri : Les paramètres du vérin A : m  charge  3600kg C  course  600mm ; ; 2g 10m / sV  vitesse  0.2m / s ; a - ...
