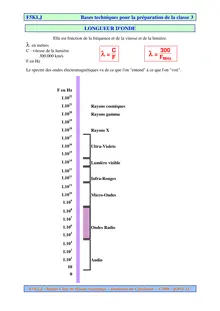

F5KLJ Bases techniques pour la préparation de la classe 3 LONGUEUR D'ONDE Elle est fonction de la fréquence et de la vitesse et de la lumière. l en mètres C : vitesse de la lumièreC 300 300.000 km/sl=l= F FMHz F en Hz Le spectre des ondes électromagnétiques va de ce que l'on "entend" à ce que l'on "voit".

F en Hz 22 1.10 21 1.10 20 1.10 19 1.10 18 1.10 17 1.10 16 1.10 15 1.10 14 1.10 13 1.10 12 1.10

Rayons cosmiques

Rayons gamma

Rayons X

Ultra-Violets

Lumière visible

Infra-Rouges

11 1.10 10 1.10 Micro-Ondes 9 1.10 8 1.10 7 1.10 6 1.10 Ondes Radio 5 1.10 4 1.10 3 1.10 2 1.10 Audio 10 0 F5KLJ - Radio-Club de Haute Saintonge – Domaine de Chailleret – 17500 - JONZAC

F5KLJ Bases techniques pour la préparation de la classe 3 On classe les ondes radio selon leurs longueurs d'onde en mètres: KILO-métriques 0,03 à 0,3 MHz (30 kHz à 300 kHz) HECTO-métriques 0,3 à 3 MHz (300 kHz à 3 MHz) DÉCA-métriques 3 à 30 MHz MÉTRIQUES30 à 300 MHz DÉCI-métriques 300 à 3.000 MHz (3 MHz à 3 GHz) CENTI-métriques 3.000 à 30.000 MHz (3 GHz à 30 GHz) Au niveau de nos fréquences "radioamateur", nous avons : Longueur Fréquence en MHz d'onde 160m 1.830 - 1.850HECTOMÉTRIQUES 80m 3.500 - 3.800 40m 7.000 - 7,100 30m 10.100 - 10.150 20m 14.000 - 14.250 14.250 - 14.350DÉCAMÉTRIQUES 17m 18.068 - 18.168 15m 21.000 - 21.450 12m 24.890 - 24.990 10m 28.000 - 29.700 6m 50.200 - 51.200 2m 144 - 146MÉTRIQUES 70cm 430 - 434 434 - 440 23cm 1240 - 1260DÉCIMÉTRIQUES 1260 - 1300

F5KLJ - Radio-Club de Haute Saintonge – Domaine de Chailleret – 17500 - JONZAC

F5KLJ Bases techniques pour la préparation de la classe 3 L'AMPLIFICATIONUn ampli a pour butd'accroître une grandeur électriquequi peut être : - une tension - un courant - une puissance MAIS il ne doit (ne devrait) pas en modifier la forme. LA BANDE PASSANTE :ensemble des fréquences amplifiées d'une façon utile - Si on veut un gain important on aura une bande passante faible. - rendement : Pdélivrée l=Palimentation LE GAIN: les décibelscas où P1< P2 cas où P1> P2µdBOn multiplie parµdBOn divise par 1 1,25 -1 1,25 2 1,58 -2 1,58 3 2 -3 2 4 2,51 -4 2,51 6 4 -6 4 8 6,3 -8 6,3 10 10 -10 10 12 15,85 -12 15,85 15 31,62 -15 31,62 20 100 -20 100 30 1.000 -30 1.000 Amplificateur Atténuateur Les valeurs indiquées en rouge sont à savoir par cœur. F5KLJ - Radio-Club de Haute Saintonge – Domaine de Chailleret – 17500 - JONZAC

F5KLJ Bases techniques pour la préparation de la classe 3 LES ANTENNES L'antenne ½ onde :

L'antenne ¼ onde (GroundPlane) :

F5KLJ - Radio-Club de Haute Saintonge – Domaine de Chailleret – 17500 - JONZAC

F5KLJ Bases techniques pour la préparation de la classe 3 Le doublet demi-onde replié :

Le R.O.S et le T.O.S Le Rapport d'Ondes Stationnaires : 1 - en fonction des impédances : ZantZG Zant :impédance de l'antenne ROS =ouZG: impédance du générateur (ligne…)ZGZant C'est toujours le rapport de la plus grande impédance sur la plus petite, le ROS ne pouvant être inférieur à 1
