BEP - Cours de technologie Assistance de freinage.pub

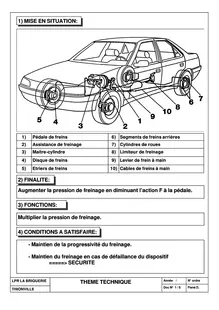

1) MISE EN SITUATION: 1) Pédale de freins 6) Segments de freins arrières 2) Assistance de freinage 7) Cylindres de roues 3) Maitre-cylindre 8) Limiteur de freinage 4) Disque de freins 9) Levier de frein à main 5) Etriers de freins 10) Cables de freins à main 2) FINALITE: Augmenter la pression de freinage en diminuant l’action F à la pédale. 3) FONCTIONS: Multiplier la pression de freinage. 4) CONDITIONS A SATISFAIRE: - Maintien de la progressivité du freinage. - Maintien du freinage en cas de défaillance du dispositif =====> SECURITE Année / N° ordre LPR LA BRIQUERIE THEME TECHNIQUE Doc N° 1 / 5 Fisné D. THIONVILLE 1) MISE EN SITUATION: 1) 6) 2) 7) 3) 8) 4) 9) 5) 10) 2) FINALITE: Augmenter la pression de freinage en ______________________ à la pédale. 3) FONCTIONS: ______________________ la pression de freinage. 4) CONDITIONS A SATISFAIRE: - Maintien de _________________________________ du freinage. - Maintien du freinage en cas de défaillance du dispositif =====> ______________________________ Année / N° ordre LPR LA BRIQUERIE THEME TECHNIQUE Doc N° 1 / 5 Fisné D. THIONVILLE 5) PRINCIPE DE FONCTIONNEMENT: SOURCE DEPRESSION Commande mécanique ou hydraulique. DISPOSITIF PRESSION DE D’ASSISTANCE FREINAGE Pression ou force d’entrée 6) PRINCIPE PHYSIQUE: La différence de pression des chambres A et B engendre le déplacement du piston : ...
