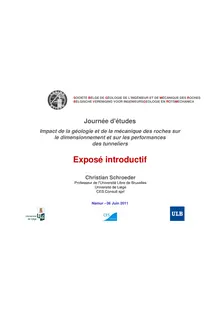

SOCIÉTÉ BELGE DE GÉOLOGIE DE L’INGÉNIEUR ET DE MÉCANIQUE DES ROCHES
BELGISCHE VERENIGING VOOR INGENIEURSGEOLOGIE EN ROTSMECHANICA
Journée d'études
Impact de la géologie et de la mécanique des roches sur
le dimensionnement et sur les performances
des tunneliers
Exposé introductif
Christian Schroeder
Professeur de l'Université Libre de Bruxelles
Université de Liège
CES Consult sprl
Namur - 06 Juin 2011 Excavation methods
• hand mining: picks, drill rods
• blasting
• manual foration
• jumbos
• explosives
SBGIMR 06 Juin 2011 BVIGRMAtlas Copco 2• mechanized excavation
Roadheader - digger
Tunnel Boring Machine
SBGIMR 06 Juin 2011 BVIGRMKBT-Alpes Transit 3Definition - Synthesis
TBM - Tunnel boring machines excavate tunnels with a circular cross section through
almost any kind of soil and rocks.
Excavation, generally full face, is made by a "cutterhead" in front of the machine
(forces acting to the cutterhead: axial thrust and torque).
Reaction forces obtained
• directly on the ground through grippers (pushed by jacks)
• through jacks acting on the lining placed at short distance of the working face
If the terrain requires support, the TBM is equiped with a shield (single ou double) and the
face can be pressurized in several ways.
The mucking out is performed by ways depending on the confining mode.
CETU SBGIMR 06 Juin 2011 BVIGRM 4• the term shield is used for indicating the protection
but is also often used to indicate the whole of the excavation machine
Shields for digging of the metro in Paris 19-20th century (itff)
SBGIMR 06 Juin 2011 BVIGRM 5A little history...
Wilson 1875Henri Maus (Namur 1808 - Bruxelles 1893) Mont Cenis 1846
Beaumont/English 1882 (first attempt of Channel Tunnel)
Schmidt, Kranz & Co 1931 Maidl et al. SBGIMR 06 Juin 2011 BVIGRM 6... and some TBMs
SBGIMR 06 Juin 2011 BVIGRM 7Classification of TBMs
Shield
None
Peripheral Open face shield TBM
Peripheral and frontal Closed face shield TBM
SBGIMR 06 Juin 2011 BVIGRM 8Other classification
of
main TBMs types
Maidl et al. Hardrock Tunnel Boring Machines SBGIMR 06 Juin 2011 BVIGRM 9cutterhead
tools
gripperPrinciple of operation
motor for rotation
thrust jacks
Here, the reaction forces act on the wall - "gripper"
Top view
Lateral view
Nant de Drance
e
SBGIMR 06 Juin 2011 BVIGRMNFM 10
