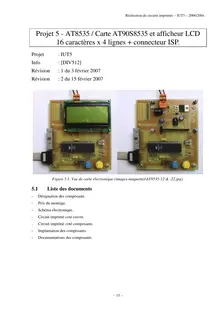

Réalisation de circuits imprimés – IUT5 – 2006/200x – 15 – Projet 5 - AT8535 / Carte AT90S8535 et afficheur LCD 16 caractères x 4 lignes + connecteur ISP. Projet : IUT5 Info : [DIV512] Révision : 1 du 3 février 2007 Révision : 2 du 15 février 2007 Figure 5.1. Vue de carte électronique (images-maquettes\AT8535-12 & -22.jpg). 5.1 Liste des documents - Désignation des composants - Prix du montage. - Schéma électronique. - Circuit imprimé coté cuivre. - Circuit imprimé coté composants. - Implantation des composants. - Documentations des composants.
