preactionneurs et actionneurs electrique

Section : S Option : Sciences de l’ingénieur Discipline : Génie Électrique

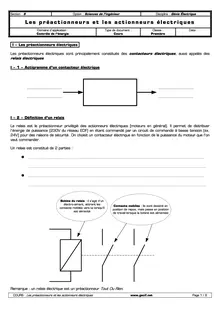

Les préactionneurs et les actionneurs électriques
Domaine d’application : Type de document : Classe : Date :
Contrôle de l’énergie Cours Première

I – Les préactionneurs électriques

Les préactionneurs électriques sont principalement constitués des contacteurs électriques, aussi appelés des
relais électriques.

I – 1 – Actigramme d’un contacteur électrique

............................ ............................
............................ ............................


I – 2 – Définition d’un relais

Le relais est le préactionneur privilégié des actionneurs électriques (moteurs en général). II permet de distribuer
l'énergie de puissance (230V du réseau EDF) en étant commandé par un circuit de commande à basse tension (ex.
24V) pour des raisons de sécurité. On choisit un contacteur électrique en fonction de la puissance du moteur que l'on
veut commander.

Un relais est constitué de 2 parties :

………………………………………………………………………………………………………………………………

………………………………………………………………………………………………………………………………

………………………………………………………………………………………………………………………………

………………………………………………………………………………………………………………………………

Bobine du relais : il s'agit d'un
électro-aimant, attirant les
Contacts mobiles : ils sont dessiné en
contacts mobiles vers lui lorsqu'il position de repos, mais passe en position
est alimenté de travail lorsque la bobine est alimentée


Remarque : un relais électrique ...
