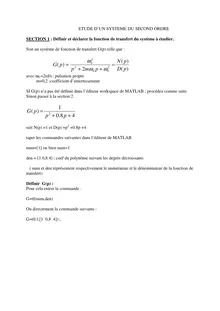

ETUDE D'UN SYSTEME DU SECOND ORDRE SECTION 1 : Définir et déclarer la fonction de transfert du système à étudier. Soit un système de fonction de transfert G(p) telle que : )( )( 2 )( 2 00 2 2 0 pD pN pmp pG = ++ = ?? ? avec ?0 =2rd/s : pulsation propre m=0,2 :coefficient d'amortissement SI G(p) n'a pas été définie dans l'éditeur workspace de MATLAB ; procédez comme suite Sinon passer à la section 2 48.0 1)( 2 ++= pppG soit N(p) =1 et D(p) =p2 +0.8p +4 taper les commandes suivantes dans l'éditeur de MATLAB num=[1] ou bien num=1 den = [1 0,8 4] ; coef du polynôme suivant les degrés décroissants ( num et den représentent respectivement le numérateur et le dénominateur de la fonction de transfert) Définir G(p) : Pour cela entrer la commande : G=tf(num,den) Ou directement la commande suivante : G=tf(1,[1 0,8 4]) ;
- simulink
- gain variable dans la chaîne directe
- coef du polynôme suivant les degrés décroissants
- position de répertoire courant
- répertoire personnel
- cliquer sur l'icône simulink de la barre des tâches
