Description

Niveau: Secondaire
BEP indus Exercices sur les transformateurs 1/4 EXERCICES SUR LES TRANSFORMATEURS Exercice 1 Une entreprise de métallerie dispose de soudeuses par points. 1) Voici le schéma simplifié de la partie électrique d'une soudeuse. a) On ferme l'interrupteur K. La tension aux bornes de la résistance est U = 3 V. L'intensité du courant qui circule dans le circuit est I = 800 A. Calculer la valeur de la résistance R. b) Calculer la puissance absorbée par la résistance. 2) Le schéma ci-dessous représente le transformateur qui alimente la soudeuse. Calculer le rapport de transformation k de ce transformateur. (D'après sujet de BEP Secteur 1 Groupement académique Est Session 2003) Exercice 2 La SNCF décide de doter une station d'un éclairage de secours. Voici la documentation accompagnant le produit : Eclairage de secours, économique et pratique Alimentée par un accu au plomb incorporé, elle peut fonctionner jusqu'à 6 heures indépendamment du secteur. Deux tubes lumineux puissants procurent un éclairage agréable et uniforme. En mode stand-by, la lampe de secours se déclenche automatiquement. Caractéristiques : tension de fonctionnement : 230V secteur / 12V continu Accu au plomb ne nécessitant pas d'entretien 12V – 7,2Ah Deux tubes lumineux de 8W chacun.

  • intérieur du dispositif lumineux

  • dispositif expérimental

  • période t2 de la tension u2

  • bep indus

  • période t1 de la tension u1

  • sujet de bep secteur

  • oscillogramme

  • tension u2


Sujets

Informations

Publié par
Nombre de lectures 277
Langue Français

Extrait

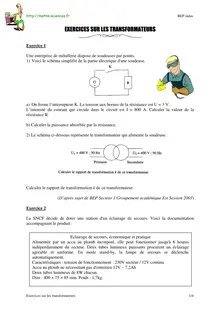

http://maths-sciences.frindus BEP EXERCICESSURLESTRANSFORMATEURS Exercice 1 Une entreprise de métallerie dispose de soudeuses par points. 1) Voicile schéma simplifié de laartie électriue d'une soudeuse.
a) Onferme l’interrupteur K. La tension aux bornes de la résistance est U = 3 V. L’intensité du courant qui circule dans le circuit est I = 800 A. Calculer la valeur de la résistance R. b) Calculer la puissance absorbée par la résistance. 2) Le schéma ci-dessous représente le transformateur qui alimente la soudeuse.
Calculer le rapport de transformationkde ce transformateur. (D’après sujet de BEP Secteur 1 Groupement académique Est Session 2003) Exercice 2 La SNCF décide de doter une station d'un éclairage de secours. Voici la documentation accompagnant le produit : Eclairage de secours, économique et pratique Alimentée par un accu au plomb incorporé, elle peut fonctionner jusqu'à 6 heures indépendamment du secteur. Deux tubes lumineux puissants procurent un éclairage agréable et uniforme. En mode stand-by, la lampe de secours se déclenche automatiquement. Caractéristiques : tension de fonctionnement : 230V secteur / 12V continu Accu au plomb ne nécessitant pas d'entretien 12V – 7,2Ah Deux tubes lumineux de 8W chacun. Dim : 400´75´85 mm. Poids : 1,7kg. Exercices sur les transformateurs1/4
